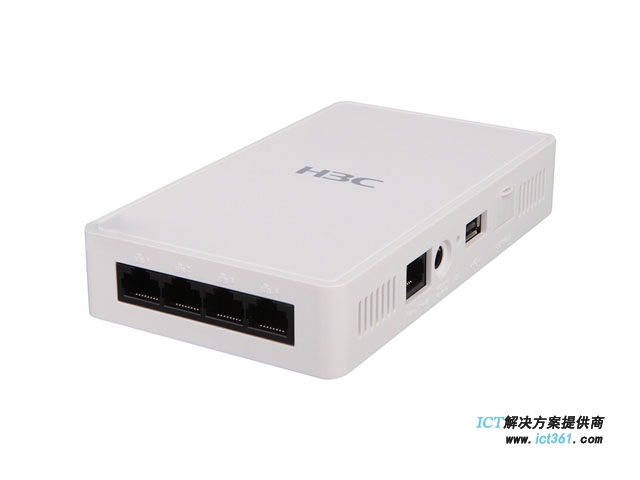

H3C WAP722H系列面板式无线接入设备
H3C WAP722H无线产品是杭州华三通信技术有限公司(H3C)自主研发的新一代基于2-Streams 11ac MIMO技术的千兆高速无线接入设备(以下简称AP)，可提供相当于传统802.11n网络3倍以上的无线接入速率，能够覆盖更大的范围。安装方式简单，可在86mm面板的暗盒上安装，不破坏原有装修，可管理能力强，同时WAP722H通过软件升级可支持802.11ac Wave2最新技术标准。
WAP722H，配合H3C 小贝无线控制器WAC380系列和多业务网关MSG360系列产品使用，适用于学校宿舍、医院病房、酒店房间等各种密集房间场所，解决了在这些场景下传统AP布放方式信号质量不佳的问题，并极大的减少了安装成本以及实施时所带来的运营成本。
产品规格：
硬件规格
|
属性 |
WAP722H |
|
尺寸 |
150 mm × 86 mm × 36.8mm |
|
固定端口 |
侧面： 4个10/100/1000Mbps 自协商以太网口 1个RJ45 透传接口 1个USB接口 背面: 1个上行口（10/100/1000Mbps 自协商以太网口） 1个RJ45 透传接口 |
|
PoE |
支持802.3af/802.3at兼容供电 |
|
本地供电 |
支持48V DC |
|
Console口 |
1个Micro USB接口 |
|
内置天线 |
内置低辐射全向天线(基础增益3dBi) |
|
工作频段 |
802.11ac/n/a : 5.725GHz-5.850GHz ; 5.15~5.35GHz (中国) 802.11b/g/n : 2.4GHz-2.483GHz (中国) |
|
调制技术 |
OFDM : MIMO-OFDM （11ac）: MCS 0-9 |
|
调制方式 |
11b：DSS:CCK@5.5/11Mbps,DQPSK@2Mbps,DBPSK@1Mbps 11a/g：OFDM:64QAM@48/54Mbps,16QAM@24Mbps,QPSK@12/18Mbps,BPSK@6/9Mbps 11n：MIMO-OFDM:BPSK,QPSK,16QAM,64QAM 11ac：MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM |
|
发射功率(最大) |
20dBm |
|
可调功率粒度 |
1dBm |
|
复位/恢复出厂配置 |
支持 |
|
状态指示灯 |
支持 |
|
工作温度/存贮温度 |
0ºC～40ºC/-40ºC～70ºC |
|
工作湿度/存贮湿度 |
5%~95%(非冷凝) |
|
整机功耗 |
<12.95W |
|
MTBF |
>250000H |
软件规格
|
属性 |
WAP722H |
|
|
产品定位 |
室内面板型双频 |
|
|
11ac支持 |
空间流数(Streams) |
2 |
|
802.11ac Wave2 |
WAP722H支持 |
|
|
工作频段 |
5GHz |
|
|
80MHz捆绑 |
支持 |
|
|
866 Mbps(PHY) |
支持 |
|
|
MU-MIMO |
WAP722H支持 |
|
|
A-MPDU |
支持 |
|
|
A-MSDU |
支持 |
|
|
最大相似性解调(MLD) |
支持 |
|
|
最大合并比接收(MRC) |
支持 |
|
|
空时分组码(STBC) |
支持 |
|
|
低密度奇偶校验编码(LDPC) |
支持 |
|
|
11n支持 |
空间流数(Streams) |
2 |
|
工作频段 |
2.4GHz和5GHz |
|
|
40MHz捆绑 |
支持(2.4GHz不推荐) |
|
|
300Mbps(PHY) |
支持 |
|
|
A-MPDU |
支持 |
|
|
最大相似性解调(MLD) |
支持 |
|
|
波束切换成型(TxBF) |
支持 |
|
|
最大合并比接收(MRC) |
支持 |
|
|
空时分组码(STBC) |
支持 |
|
|
低密度奇偶校验编码(LDPC) |
支持 |
|
|
WLAN基础 |
最大接入用户数 |
128(实际用户数因应用环境等因素存在差异) |
|
虚拟AP(实际应用中推荐每射频至多设置5个) |
32 |
|
|
open system/shared key认证 |
支持 |
|
|
广播Probe请求应答控制 |
支持 |
|
|
WPA、WPA2、Pre-RSNA用户混合接入 |
支持 |
|
|
RTS/CTS |
支持 |
|
|
CTS-to-self |
支持 |
|
|
隐藏SSID |
支持 |
|
|
WLAN扩展 |
STA相关 |
支持STA异常下线检测、STA老化、基于STA的统计和状态查询等 |
|
接入用户数限制 |
支持 |
|
|
链路完整性检测 |
支持 |
|
|
Repeater模式 |
支持 |
|
|
安全策略 |
加密 |
支持64/128位WEP、动态WEP、TKIP、CCMP(11n推荐)加密 |
|
支持多种密钥更新触发条件动态更新单播/广播密钥 |
||
|
802.11i |
支持 |
|
|
认证 |
支持802.1x认证、MAC地址认证、PSK认证、Portal认证等 |
|
|
用户隔离 |
支持： 1、无线用户二层隔离 2、基于SSID的无线用户隔离 |
|
|
转发安全 |
支持报文过滤、MAC地址过滤、广播风暴抑制等 |
|
|
无线端点准入 |
支持/无线EAD |
|
|
SSID与VLAN绑定 |
支持 |
|
|
智能无线业务感知(wIAA) |
支持 |
|
|
wIDS/wIPS |
支持 |
|
|
管理帧保护(802.11w) |
支持 |
|
|
实时频谱防护(RTSG) |
支持 |
|
|
AAA |
Radius Client |
支持 |
|
认证服务器多域配置 |
支持 |
|
|
备份认证服务器 |
支持 |
|
|
二三层功能 |
IP地址设置 |
支持： DHCP获取IP地址(可选option 60) |
|
Native IPv6 |
支持 |
|
|
IPv6 Portal |
支持 |
|
|
IPv6 SAVI |
支持 |
|
|
ACL |
支持(IPv4/IPv6) |
|
|
本地转发 |
支持：基于SSID+VLAN的本地转发 |
|
|
组播 |
IGMP Snooping/MLD Snooping |
|
|
服务质量 |
802.11e |
支持WMM |
|
优先级 |
支持以太网口802.1p识别和标记 |
|
|
支持无线优先级到有线优先级的映射 |
||
|
QoS策略映射 |
支持不同SSID/VLAN映射不同的QoS策略 |
|
|
支持L2~L4包过滤和流分类功能 |
支持 |
|
|
CAR |
支持 |
|
|
用户带宽管理 |
可按每STA分配可用带宽，或按照SSID分配所有STA共享总带宽 |
|
|
负载均衡 |
支持：基于流量、用户、频段(双频支持) |
|
|
频谱导航 |
支持 |
|
|
组播增强 |
支持：组播转单播(IPv4/IPv6) |
|
|
CAC(Call Admission Control) |
支持：基于用户数和基于信道利用率 |
|
|
SVP Phone |
支持 |
|
|
绿色节能 |
逐包功率控制(PPC) |
支持 |
|
Green AP模式 |
支持 |
|
|
动态MIMO省电 |
支持 |
|
|
增强型自动省电传送(E-APSD) |
支持 |
|
|
WMM Power Save |
支持 |
|
