华三H3C WA7220-HI无线接入设备 EWP-WA7220-HI-FIT无线AP 放装型AP（H3C WA7220-HI 内置天线双频四流802.11be/ax/ac/n无线接入点(2*2.5GE)-FIT）

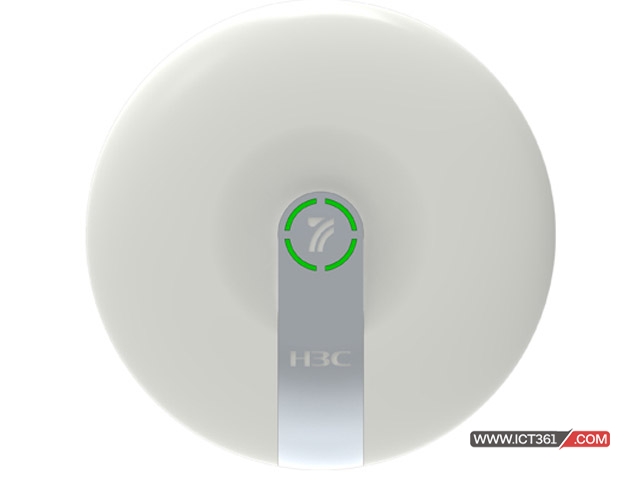

H3C WA7220-HI Wi-Fi 7(802.11be)无线接入设备
H3C WA7220-HI无线产品是新华三技术有限公司（H3C）自主研发的的新一代Wi-Fi 7（802.11be）AP产品。整机采用双频四流设计，整机最大接入速率6.453Gbps。射频1支持6GHz/5GHz频段可切，采用2空间流，最大可协商速率5.765 Gbps，射频2支持2.4GHz频段，采用2空间流，最大协商速率0.688Gbps。搭载H3C全新一代Comware网络操作系统平台实现云网边协同和创新4i技术实现智能射频管理、智能终端管理、智能业务保障和智能网络治愈，全方位保障用户无线智快体验，同时让网络管理者实现无忧运维。可广泛应用在会议室、办公室、医疗大厅等室内无线接入场景。整机支持双2.5GE电口，有线端口最大可提供5Gbps上行速率。为保护资产投资，未来开放6G频段资源，可通过软件切换即可支持6G频段能力。
H3C WA7220-HI无线产品安装方式灵活，支持壁挂、吸顶安装方式。
产品特点
工作模式
AP内置多合一版本可根据需求灵活的切换工作模式版本，从而节约实施成本，实现开箱即用。
Fit AP
本产品支持Fit AP模式，可被搭载Comware系统的无线控制器管理，此组网模式下可实现批量AP本地化管理。
云AP
本产品支持云简方案，无需硬件AC和认证服务器即可进行无线组网，实现PPSK，PSK，Portal，短信，微信等丰富的认证功能。同时针对连锁酒店，商超等多分支场景进行定制化开发，实现分支机构极简开局，分级分权管理，支持总部智慧化大屏，自定义配置模板等特性。通过云简智能运维可以全面掌握无线设备、网络、终端状态，并提供极简管理和运维，降低客户资金投入，解放运维和管理人力投入，降本增效。
Anchor *
本产品支持Anchor 模式，Anchor 是为便于管理小型无线网络中的AP而设计的一种特殊的模式。Anchor 具备如下功能：
即Anchor 角色下同时承担AC管理和AP的角色。相对于AC和Fit AP的传统组网，Anchor模式的成本较低，且易于部署，更适用于小型无线组网。
智能运维
新华三无线智能运维系统具有数据可视、可度量、自动优化等能力，降低无线运维难度，节省人力成本。
数据可视
新华三无线智能运维系统通过telemetry技术采集并展示丰富的运维数据。如终端方面，记录终端的漫游日志、认证日志、信号强度、重要报文交互日志、丢包、时延等，可识别150+种终端上线失败原因、140+终端下线原因、100+认证失败原因。如AP方面，采集AP的关联失败原因、脱离AC原因、每个有线口的的流量构成、错包信息、Radio的流量构成、Radio的信道利用率、Radio的干扰强度、WIPS无线攻击等数据。
可度量
新华三无线智能运维系统建立完善的终端体验、设备健康度、网络健康度评估体系，用以度量终端体验、设备、网络的运行情况，方便管理人员查看维护网络。
自动优化
无线网络是一张变化的网络，空口环境在变，业务在变，用户规模在变，这就要求网络需要有自动解决问题和网络调优的能力。新华三无线智能运维的问题智愈、渐进优化系统，就具有主动发现问题、分析问题，并下发策略自动解决问题和优化网络的能力，让网络在时刻处于高性能、低干扰、用户体验最佳的的状态,整个过程无需人工参与。
有线无线安全防护
终端接入和准入安全
配合H3C自主研发的无线控制器、无线交换机、认证系统可支持包括802.1x认证、PSK认证、MAC、PPPOE、Portal、微信、短信等认证加密方式，用以保护无线网络安全。
支持无线入侵防御系统(WIPS)
支持WIPS，配合无线控制器/无线交换机可以同时支持Rogue检测、入侵检测以及黑名单和白名单等WIPS特性，可对无线非法设备进行检测，识别和反制，进行有效阻断。
有线安全
支持AP接入控制，AP有线端口可以作为1X Client认证到接入有线网络中，从而保证接入AP合法性；同时可以通过CAPWAP隧道加密和DTLS等加密方式，为无线隧道提供安全保障。
配合新华三安全态势感知可实现安全联动，当有线侧检测到无线终端存在安全问题，会触发联动机制，通知无线控制器阻断终端无线接入，从而保证网络安全。
空口优化和终端接入策略
支持空口资源优化策略RROP（Radio Resource Optiomization Policy)，空口资源优化策略是指多种无线空口优化方法的集合，致力于减少或控制管理报文、广播报文、以及无效报文对于空口媒介资源的消耗，留出更多的资源来为用户提供更好的无线应用服务。RROP主要包括无线业务二层隔离功能、关闭低速率、调整Beacon发送时间间隔、关闭广播Probe探测功能等空口优化策略。
支持终端接入控制策略（SACP，Station Access Control Policy)，终端接入控制策略通过限制、控制、引导无线终端接入，控制终端接入到更好的AP或无线服务；并根据网络应用对终端流量进行控制和调度，提升整个无线网络总性能，改善无线接入应用体验和效果。SACP主要包括禁止弱信号客户端接入、频谱导航、漫游导航、负载分担、忽略弱信号强度报文、空口发送的公平调度、基于客户端链路状况的流量整形、智能带宽保障等终端控制策略。
射频资源管理
射频资源管理RRM（Radio Resource Management）通过系统化的智能射频管理，实时监控空口的信道利用率、信道干扰、信号冲突等环境环境问题，及时调整射频的工作信道、带宽、功率等参数，以保持最优的射频资源状态。可实现自动布网，以及网络自动修复。
链式物联网扩展
支持链式物联扩展能力，用以支持不同物联网协议及物联网应用对信号强度覆盖差异性的变化。单台AP通过链式部署物联模块即可满足多种物联网协议部署。新华三物联网扩展模块，可扩展支持多种标准的物联协议，包括RFID，ZigBee，BLE等全制式物联网协议。
支持漫游优化
无线AP全面支持802.11r标准中所定义的Fast BSS Transition功能，可加速无线用户的漫游过程，降低连接中断概率、提高漫游服务质量。
通过802.11k协议机制，AP与无线客户端进行交互检测，多维度互相感知网络拓扑；AC全视角识别和综合计算无线客户端漫游时机以及漫游接入位置，通过802.11v和802.11r机制，与客户端进行协商切换；同时切换期间，AC对下行业务流量进行流量保持保障，从而达到无缝切换，提升用户的使用体验。
支持探针扫描
产品可作为远程探针分析的Sensor设备，每个射频均具备扫描能力，开启后不影响AP正常接入使用，对覆盖区内的全频段Wi-Fi报文进行侦听、捕获并实时镜像到本地分析设备，供网络管理员进行故障排查、优化分析。远程探针分析功能既可以针对工作信道进行无线报文镜像，也可以对所有信道轮询采样，灵活满足无线网络监控运维要求，
产品可模拟无线终端配合智能运维平台对无线空口故障进行分析排查，即Doctor AP模式。此模式AP会模拟终端行为，收集无线网络信息，同步至智能运维平台精准诊断。配合Cloudnet APP和云简，实现云网端立体化分析，精准定位无线网络问题。
支持Multi-RU技术
支持MLO技术（多链路操作）
支持多链路操作(MLO ，Multilink Operation)，能够同时与终端建立多条射频链接。根据使用场景以及空口状态，进行不同链路的切换与协同，从而保障数据传输更高效、更快速、更可靠。
灵活转发策略
支持通过广域网方式连接时，无线接入设备部署在分支机构，而无线控制器部署在总部，传统转发模式是数据报文由无线接入设备发送到无线控制器，再由无线控制器进行集中转发。产品可将数据报文在无线接入设备上直接转化为有线格式的报文，使得数据报文不经过无线控制器，而是在本地进行转发，大幅节约有线带宽。同时也支持灵活的策略转发，同无线服务内的终端，根据转发策略实现流量集中和本地转发选择，从而释放出口带宽压力，降低网络带宽成本。
支持IPv4/IPv6双协议栈（Native IPv6）
全面支持IPv6特性，设备实现IPv4/IPv6双协议栈。无论原有有线网络是IPv4还是IPv6，都可以通过广播，组播，DHCP option43、DNS等方式自动地在无线控制器上注册并提供WLAN服务，不会成为网络中的信息孤岛。
提供EAD无线接入
EAD（End user Admission Domination，终端准入控制）解决方案，从控制用户终端安全接入网络的角度入手，整合网络接入控制与终端安全产品，对接入网络的用户终端强制实施企业安全策略，通过与安全策略服务器的联动，可以对感染病毒或存在系统漏洞等不合格的无线客户端进行下线、隔离、提醒或监控等多种方式的处理，只有无线客户端符合相应的安全策略之后才允许正常访问网络，从而提高无线网络的整体安全性。
支持中文SSID
支持使用中文SSID，可指定最长包含16个汉字的SSID，也可以使用中英文混合的SSID，为国内用户提供更大的使用便利。
产品规格
硬件规格
| 属性 | WA7220-HI |
| 尺寸（不包含天线接口和附件，长*宽*高） | 220mm×220mm×40mm |
| 以太网接口 | 2个100/1000M/2.5G电口（其中一个支持Poe out对外供电，可用于扩展物联网） |
| PoE | 802.3at供电 |
| 本地供电 | 支持54V DC |
| Console口 | 1个 |
| USB接口 | 1个 |
| 内置天线 | 内置智能天线系统 |
| 内置物联网* | BLE5.3/ZigBee/RFID |
| 物联网扩展 | 支持链式物联网扩展能力，最大支持5个BLE、RFID、ZigBee等全制式物联网扩展 |
| 工作频段 | 802.11be/ax：5.925-7.125GHz 802.11be/ax/ac/n/a : 5.725GHz-5.850GHz(中国); 5.47～5.725GHz; 5.15~5.35GHz(中国) 802.11be/ax/b/g/n : 2.4GHz-2.483GHz(中国) |
| 调制技术 | OFDM：BPSK@6/9Mbps、QPSK@12/18Mbps、16-QAM@24Mbps、64-QAM@48/54Mbps DSSS： DBPSK@1Mbps、DQPSK@2Mbps、CCK@5.5/11Mbps MIMO-OFDM(11n)：MCS 0-31 MIMO-OFDM(11ac)： MCS 0-9 MIMO-OFDM(11ax)： MCS 0-11 MIMO-OFDMA(11be): MCS 0-13 |
| 调制方式 | 11b：DSS:CCK@5.5/11Mbps,DQPSK@2Mbps,DBPSK@1Mbps 11a/g：OFDM:64QAM@48/54Mbps,16QAM@24Mbps,QPSK@12/18Mbps,BPSK@6/9Mbps 11n：MIMO-OFDM:BPSK,QPSK,16QAM,64QAM 11ac/ac wave2：MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM 11ax：MIMO-OFDM: BPSK,QPSK,16QAM,64QAM,256QAM,1024QAM 11be：MIMO-OFDM: BPSK,QPSK,16QAM,64QAM,256QAM,1024QAM, 4096QAM |
| 发射功率（合路） | 2.4G: 26 dBm 5G: 26 dBm |
| 可调功率粒度 | 1dBm |
| 复位/恢复出厂配置 | 支持 |
| 状态指示灯 | 黄绿蓝三色 |
| 工作温度/存贮温度 | -10ºC～55ºC/-40ºC～70ºC |
| 工作湿度/存贮湿度 | 5%~95%（非冷凝） |
| 安全规范 | GB4943.1、EN/IEC/UL 62368-1 |
| 典型功耗 | ≤19.5W（不含PoE_OUT） |
| EMC | EN 55024，EN 55032，EN 61000-3-2，EN 61000-3-3，EN 61000-4-2，EN 61000-4-3，EN 61000-4-4，EN 61000-4-5，EN 61000-4-6，EN 61000-4-8，EN 61000-4-11，EN60601-1-2， EN301 489-1，EN301 489-17 |
| 环境 | GB/T 2423，GB/T 13543，GB 4208 |
| 射频认证 | FCC Part 15、EN 300 328、EN 301 893、工信部无线电发射设备型号核准 |
软件规格
| 属性 | WA7220-HI |
| 产品定位 | 室内放装型 6/5GHz 2*2 MIMO+2.4GHz 2*2 MIMO |
| 工作模式 | Fit | 通过AC控制管理 |
| Cloud（Fat） | 可被云简网络管理，也可以独立工作 | |
| Anchor * | 可作为AC模式管理fit AP | |
| 模式切换 | 可通过命令行，AC，云简网络，Reset按键等切换模式 | |
| 11be | 整机Wi-Fi 7（802.11be）最高速率 | 5.765Gbps /2.882Gbps+0.688Gbps |
| MLO | 支持 | |
| Preamble Puncturing | 支持 | |
| Multi-RU | 支持 | |
| 11ax | TWT | 支持 |
| BSS Color | 支持 | |
| MU-MIMO | 支持 | |
| OFDMA | 支持 | |
| Only 11ax | 支持 | |
| WLAN基础 | 工作频段 | 6GHz、5GHz、2.4GHz |
| 虚拟AP（实际应用中推荐每射频至多设置5个） | 8 | |
| A-MPDU | 支持 | |
| A-MSDU | 支持 | |
| 最大相似性解调（MLD） | 支持 | |
| 最大合并比接收（MRC） | 支持 | |
| 空时分组码（STBC） | 支持 | |
| 低密度奇偶校验编码（LDPC） | 支持 | |
| WLAN扩展 | STA管理 | 支持STA异常下线检测、STA老化、基于STA的统计和状态查询等 |
| 接入用户数限制 | 支持 | |
| 链路完整性检测 | 支持 | |
| 广播Probe请求应答控制 | 支持 | |
| 禁止弱信号客户端接入 | 支持 | |
| 隐藏SSID | 支持 | |
| Wlan RRM | 支持 | |
| 无线桥接* | 支持 | |
| Repeater模式* | 支持 | |
| Client模式* | Cloud模式支持 | |
| Doctor AP* | Fit模式支持 | |
| Remote AP* | Fit模式支持 | |
| 11k | 支持 | |
| 11v | Fit/cloud模式支持 | |
| 11r | Fit模式支持 | |
| 安全策略 | 加密 | 支持wapi、TKIP、CCMP、WAP2、WPA3加密 |
| 支持多种密钥更新触发条件动态更新单播/广播密钥 | ||
| 802.11i | 支持 | |
| 认证 | 支持802.1x认证、MAC地址认证、PSK认证、Portal认证等； open system/shared key认证； 增强开放系统认证（Enhanced Open system authentication） WPA、WPA2、WPA3、Pre-RSNA用户混合接入 |
|
| 用户隔离 | 支持无线用户二层隔离 支持基于SSID的无线用户隔离 |
|
| 转发安全 | 支持报文过滤、MAC地址过滤、广播风暴抑制等 | |
| 无线端点准入 | 支持无线EAD | |
| SSID与VLAN绑定 | 支持 | |
| 智能无线业务感知（WIAA） | 支持 | |
| WIDS/WIPS | 支持 | |
| 管理帧保护（802.11w） | 支持 | |
| 802.1X Client | 支持 | |
| AAA | Radius Client | 支持 |
| 认证服务器多域配置 | 支持 | |
| 备份认证服务器 | 支持 | |
| 二三层功能 | IP地址设置 | 支持：静态IP地址或DHCP获取IP地址（可选option 60） |
| Native IPv6 | 支持 | |
| IPv6 Portal | 支持 | |
| IPv6 SAVI | 支持 | |
| ACL | 支持（IPv4/IPv6） | |
| NAT | 支持 | |
| PPPoE Client | 支持 | |
| 本地转发 | Fit模式支持：基于SSID+VLAN的本地转发 | |
| 组播 | IGMP Snooping/MLD Snooping | |
| 服务质量 | 802.11e | 支持WMM |
| 优先级 | 支持以太网口802.1p识别和标记 | |
| 支持无线优先级到有线优先级的映射 | ||
| QoS策略映射 | 支持不同SSID/VLAN映射不同的QoS策略 | |
| 支持L2~L4包过滤和流分类功能 | 支持 | |
| CAR | 支持 | |
| 用户带宽管理 | 按照每STA分配可用带宽 按照SSID分配所有STA共享总带宽 根据业务动态调整STA可用带宽 |
|
| 负载均衡 | 支持基于流量的负载均衡 支持基于用户的负载均衡 双5G设备支持基于频段的负载均衡 |
|
| 频谱导航 | 支持 | |
| 组播增强 | 支持：组播转单播（IPv4/IPv6） | |
| CAC（Call Admission Control） | 支持：基于用户数和基于信道利用率 | |
| 应用识别 | Fit模式支持音视频优化(eMDI/SQA/UCC) | |
| 时间公平调度（ATF） | 支持 | |
| 绿色节能 | Green AP模式 | 支持 |
| 动态MIMO省电 | 支持 | |
| U-APSD | 支持 | |
| SM Power Save | 支持 | |
| 管理维护 | AC集中管理 | Fit模式：支持 Cloud模式：支持版本升级，切换模式 |
| 云简管理 | Cloud模式支持 | |
| 本地Web | Cloud/Anchor 模式支持* | |
| Telnet | Cloud/Anchor 模式支持* | |
| SSH | Cloud/Anchor 模式支持* | |
| SNMP | Cloud/Anchor 模式支持* | |
| 调试串口 | 支持 | |
| 智能运维 | Fit/Cloud模式支持 |
*注：
软件规格表中列明“支持”的选项，即为AP所有模式均支持。
标星功能当前版本使用受限，尽请期待版本更新。
