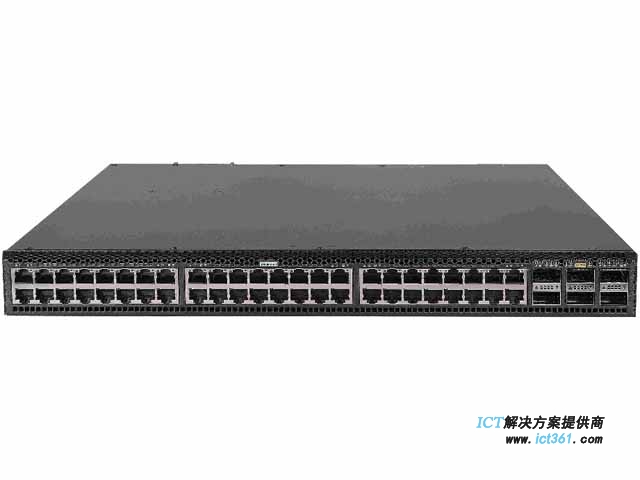

华三H3C S6805-54HT数据中心交换机(LS-6805-54HT L3以太网交换机主机,支持48个10GBASE-T端口,6个QSFP28端口)
H3C S6800系列数据中心交换机
H3C S6800系列交换机是H3C公司自主研发的数据中心级以太网交换机产品。S6800系列交换机支持包含数据中心特性在内的增强二三层软件特性集，提供业界紧凑型交换机灵活的40GE、100GE及万兆端口的动态组合。S6800系列定位于数据中心及云计算网络中的高密万兆或40GE、100GE汇聚交换，也可用于Overlay网络或融合网络中的TOR架顶接入交换机。
H3C S6800系列交换机目前包含以下型号：
H3C S6800-4C：支持4个业务插槽
H3C S6800-2C：支持2个40GE QSFP+端口和2个业务插槽
H3C S6800-32Q：支持32个40GE QSFP+端口
H3C S6800-54QF：支持48个10GE SFP+端口，6个40GE QSFP+端口
H3C S6800-54QT：支持48个10GE Base-T端口，6个40GE QSFP+端口
H3C S6800-54HF：支持48个10GE SFP+端口，6个100GE QSFP28端口
H3C S6800-54HT：支持48个10GE Base-T端口，6个100GE QSFP28端口
H3C S6805-54HF：支持48个10GE SFP+端口，6个100GE QSFP28端口
H3C S6805-54HT：支持48个10GE Base-T端口，6个100GE QSFP28端口
产品规格
S6800系列系统特性
| 项目 | S6800-32Q | S6800-54QF | S6800-54QT | S6800-54HF | |
| 外形尺寸（宽×深×高）（单位：mm） | 440×660×43.6 | 440×400×44 | 440×460×44 | 440×460×43.6 | |
| 满配重量 | ≤13kg | ≤10kg | ≤10kg | ≤10kg | |
| Console口 | 1个 | 1个 | 1个 | 1个 | |
| 带外管理以太网口 | 1个 | 2个 | 2个 | 2个 | |
| Mini USB Console口 | 1个 | 1个 | 1个 | 1个 | |
| SFP Plus口 | - | 48个 | - | 48个 | |
| 10G Base-T 接口 | - | - | 48个 | - | |
| QSFP+口 | 32个 | 6个 | 6个 | - | |
| QSFP28口 | - | - | - | 6个 | |
| 插卡槽位 | - | - | - | - | |
| 输入电压 | AC | 100V～240V | 100V～240V | 100V～240V | 100V～240V |
| DC | -48V～-60V DC | -48V～-60V DC | -48V～-60V DC | -48V～-60V DC | |
| 电源模块 | 双模块化电源 | 双模块化电源 | 双模块化电源 | 双模块化电源 | |
| 风扇模块 | 双可热插拔风扇模块，前后或后前通风 | 3块可热插拔风扇模块，前后或后前通风 | 5块可热插拔风扇模块，前后或后前通风 | 双可热插拔风扇模块，前后或后前通风 | |
| 工作环境温度 | 0ºC～45ºC | 0ºC～45ºC | 0ºC～45ºC | 0ºC～45ºC | |
| 工作环境相对湿度 | 5%～95%，非凝露 | 5%～95%，非凝露 | 5%～95%，非凝露 | 5%～95%，非凝露 | |
| 项目 | S6800-2C | S6800-4C | S6805-54HF | S6805-54HT | |
| 外形尺寸（宽×深×高）（单位：mm） | 440*660*44.2 | 440*660*88.1 | 440×400×44 | 440×460×44 | |
| 满配重量 | ≤16Kg | ≤27Kg | ≤10kg | ≤10kg | |
| Console口 | 1个 | 1个 | 1个 | 1个 | |
| 带外管理以太网口 | 1个 | 1个 | 2个 | 2个 | |
| Mini USB Console口 | 1个 | 1个 | 1个 | 1个 | |
| SFP Plus口 | - | - | 48个 | - | |
| 10G Base-T 接口 | - | - | - | 48个 | |
| QSFP+口 | 2个 | - | - | - | |
| QSFP28口 | - | - | 6个 | 6个 | |
| 插卡槽位 | 2个 | 4个 | - | - | |
| 输入电压 | AC | 100V～240V | 100V～240V | 90V~290V | 90V~290V |
| DC | -48V～-60V DC | -48V～-60V DC | -36V~-72V | -36V~-72V | |
| 电源模块 | 双模块化电源 | 四模块化电源 | 双模块化电源 | 双模块化电源 | |
| 风扇模块 | 双可热插拔风扇模块，前后或后前通风 | 双可热插拔风扇模块，前后或后前通风 | 5块可热插拔风扇模块，前后或后前通风 | 5块可热插拔风扇模块，前后或后前通风 | |
| 工作环境温度 | 0ºC～45ºC | 0ºC～45ºC | 0ºC～45ºC | 0ºC～45ºC | |
| 工作环境相对湿度 | 5%～95%，非凝露 | 5%～95%，非凝露 | 5%～95%，非凝露 | 5%～95%，非凝露 | |
S6800系列业务特性
| 支持特性 | S6800-32Q | S6800-54QF | S6800-54QT | S6800-54HF | S6800-54HT | S6800-2C | S6800-4C | S6805-54HF | S6805-54HT | |
| 交换容量 | 4.8Tbps/96Tbps | 4.8Tbps/96Tbps | ||||||||
| 包转发率 | 2000Mpps | 2000Mpps | ||||||||
| 转发模式 | 支持store-forward模式和cut-through模式 | |||||||||
| 设备虚拟化 | 支持IRF2横向虚拟化，支持本地和远程堆叠 支持IRF3.1纵向虚拟化 支持分布式设备管理，分布式链路聚合，分布式弹性路由 支持跨设备链路聚合M-LAG |
支持IRF2横向虚拟化，支持本地和远程堆叠 支持分布式设备管理，分布式链路聚合，分布式弹性路由 支持跨设备链路聚合M-LAG |
||||||||
| 网络虚拟化 | 支持TRILL 支持VxLAN二层和三层网关 支持BGP-EVPN 支持EVPN分布式网关 支持QinQ in VxLAN 支持GRE Tunnel |
支持VxLAN二层和三层网关 支持BGP-EVPN 支持QinQ in VxLAN 支持GRE Tunnel |
||||||||
| SDN控制器 | 支持SeerEngine-DC | |||||||||
| 数据中心特性 | 支持VxLAN Mapping 支持服务链Service chain 支持RoCE v2无损网络 支持FCoE 支持DCBX、PFC、ETS、ECN、QCN 支持EVB、SPB |
支持EVPN分布式网关 支持VxLAN Mapping 支持服务链Service chain 支持RoCE v2无损网络 支持FCoE 支持DCBX、PFC、ETS、ECN、QCN |
||||||||
| 可编程 | 支持OpenFlow 支持Ansible自动化配置 |
|||||||||
| MAC地址表 | 支持动态、静态、黑洞MAC地址表项 支持MAC地址自动学习和老化 支持源MAC地址过滤 |
|||||||||
| VLAN | 支持基于端口、基于协议、基于MAC的VLAN 支持Default VLAN 支持PVLAN 支持Super VLAN 支持Voice VLAN 支持QinQ和灵活QinQ |
|||||||||
| 流量监控 | 支持sFlow 支持Telemetry |
支持sFlow/ NetStream 支持Telemetry 支持INT（In-band Network Telemetry） |
||||||||
| DHCP | DHCP Server和DHCP Client DHCP Snooping和DHCP Relay |
|||||||||
| ARP | 支持ARP、RARP、免费ARP 支持Dynamic ARP Inspection 支持ARP anti-attack 支持ARP源抑制 支持ARP Detection功能 |
|||||||||
| IP路由 | 支持静态路由和默认路由 支持RIP、OSPF、BGP、ISIS等IPv4动态路由协议 支持RIPng、OSPFv3、BGP4+、ISISv6等IPv6动态路由协议 支持等价路由、策略路由 |
|||||||||
| IPV6特性 | 支持IPv6 ND（Neighbor Discovery） 支持IPv6 VxLAN over IPv4 支持PMTU发现（Path MTU Discovery） 支持ICMPv6、Telnetv6、SFTPv6、SNMPv6、BFDv6、VRRPv3 支持IPv6 Portal和IPv6 Tunnel |
|||||||||
| 组播协议 | 支持IGMP Snooping v2/v3 支持IGMP v1/v2/v3 支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP 支持MLD Snooping 支持组播策略 支持组播VLAN 支持组播over VxLAN |
|||||||||
| MPLS | 支持MPLS 支持MCE 支持MPLS VPN、VPLS 支持MPLS TE |
|||||||||
| 可靠性 | 支持STP、RSTP、MSTP 支持BPDU保护、根保护、环路保护 支持PVST 支持LACP 支持DLDP 支持RRPP 支持ERPS以太环保护协议（G.8032） 支持SmartLink 支持BFD最小3.3ms发包间隔 支持VRRP |
|||||||||
| QoS | 支持端口收发报文限速 支持ACL、CAR、优先级重新标记、队列 支持SP、WRR、WFQ、SP+WRR、SP+WFQ等多种队列调度 支持Layer 2~Layer 4包过滤功能 支持基于源MAC、目的MAC、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、端口、协议、VLAN的流分类 支持流量整形 支持WRED、尾丢弃等拥塞避免机制 |
|||||||||
| 镜像 | 支持流量镜像 支持N:4端口镜像 支持8个端口镜像SESSION 支持本地和远程端口镜像ERSPAN |
|||||||||
| 安全特性 | 支持用户分级管理和口令保护 支持802.1x、AAA、Radius、HWTACACS等多种认证 支持IP、MAC、端口、VLAN的组合绑定 支持防止DOS、ARP、ICMP等攻击 支持IP Source Guard、端口隔离 支持HTTPs、SSL 支持微分段 |
|||||||||
| 管理和维护 | 支持Telemetry可视化功能 支持基于真实业务流量检测的智能网络质量分析技术INQA 支持缓存微突发检测 支持零配置Auto-config和配置回滚 支持命令行接口（CLI）配置 支持通过Console、Telnet、SSH等配置方式 支持RMON （Remote Monitoring） 支持SNMP v1/v2c/v3 支持网管系统 支持Netconf和Python 支持系统日志和用户操作日志 支持分级告警 支持电源、风扇、温度告警功能 支持NTP网络时间协议 支持PTP（1588v2） 支持Jumbo Frame 支持Ping、Tracert等调试信息输出 支持FTP、TFTP、USB等方式上传和下载文件 支持XModem协议加载升级 |
|||||||||
组网应用
在经典数据中心的典型应用
采用H3C基于100G平台的S12500X-AF系列交换机作为数据中心核心（Spine节点），汇聚和接入层采用S6800系列交换机（Leaf节点）提供高密度的万兆服务器接入方案。同时S6800可以作为FC SAN交换机或FCoE交换机，实现FC存储阵列或FCoE存储阵列的融合接入。
S6800系列交换机在经典数据中心的应用
在Overlay数据中心的典型应用
采用H3C基于100G平台的S12500X-AF或S9820系列交换机作为Overlay数据中心的Spine节点，S6800系列交换机作为Leaf节点实现VXLAN数据中心组网。
S6800系列交换机在Overlay数据中心的应用
选配信息
主机选购
| 设备名称 | 数量范围 | 备注 |
| S6800-4C以太网交换机 | 1 | 主机不带电源和风扇 |
| S6800-2C以太网交换机 | 1 | 主机不带电源和风扇 |
| S6800-32Q以太网交换机 | 1 | 主机不带电源和风扇 |
| S6800-54QT以太网交换机 | 1 | 主机不带电源和风扇 |
| S6800-54QF以太网交换机 | 1 | 主机不带电源和风扇 |
| S6800-54HT以太网交换机 | 1 | 主机不带电源和风扇 |
| S6800-54HF以太网交换机 | 1 | 主机不带电源和风扇 |
| S6805-54HF以太网交换机 | 1 | 主机不带电源和风扇 |
| S6805-54HT以太网交换机 | 1 | 主机不带电源和风扇 |
| 650W直流电源模块 | 2/4 | 可选 |
| 650W交流电源模块 | 2/4 | 可选 |
| 450W直流电源模块 | 0/2 | 可选 |
| 450W交流电源模块 | 0/2 | 可选 |
| 450W高压直流电源模块 | 0/2 | 可选 |
| 250W直流电源模块 | 0/2 | 可选 |
| 250W交流电源模块 | 0/2 | 可选 |
| LSWM1BFANSCB风扇模块（电源侧出风） | 0/2 | S6800-4C适用 |
| LSWM1BFANSC风扇模块（端口侧出风） | 0/2 | S6800-4C适用 |
| LSWM1HFANSC风扇模块（端口侧出风） | 0/2 | S6800-4C/S6800-54QF/ S6800-54QT不适用 |
| LSWM1HFANSCB风扇模块（电源侧出风） | 0/2 | S6800-4C/S6800-54QF/ S6800-54QT不适用 |
| LSPM1FANSA风扇模块（端口侧出风） | 0-5 | S6800-54QF/ S6800-54QT/ S6805-54HF/ S6805-54HT适用 |
| LSPM1FANSB风扇模块（电源侧出风） | 0-3/0-5 | S6800-54QF/ S6800-54QT/ S6805-54HF/ S6805-54HT适用 |
主机软件特性授权选购
数据中心软件授权License：
FCoE、FC、SPB、Trill、EVB等特性需要购买软件授权许可，单台设备涉及多个特性也只需一份授权即可。
| 设备名称 | 数量范围 | 备注 |
| S6800 数据中心软件授权 | 0-1 | 不适用于S6805 |
扩展模块及线缆选购
业务扩展模块选购
| 设备名称 | 数量范围 | 备注 |
| 8端口QSFP+接口卡 | 依据机箱线卡槽位数 | 可选 |
| 2端口QSFP28+2端口QSFP+接口卡 | 依据机箱线卡槽位数 | 可选 |
| 24端口10GBASE-T+2端口QSFP+ 带MACSec接口卡 | 依据机箱线卡槽位数 | 可选 |
| 24端口SFP Plus+2端口QSFP+ 带MACSec接口卡 | 依据机箱线卡槽位数 | 可选 |
| 24端口SFP Plus+2端口QSFP+带FC功能接口卡 | 依据机箱线卡槽位数 | 可选 |
| 16端口SFP28 带16G FC功能接口卡 | 依据机箱线卡槽位数 | 可选 |
| 24端口SFP Plus+2端口QSFP+ 接口卡 | 依据机箱线卡槽位数 | 可选 |
| SecBlade IV 下一代防火墙模块 | 依据机箱线卡槽位数 | 可选 |
| SecBlade IV 入侵防御系统模块 | 依据机箱线卡槽位数 | 可选 |
| SecBlade IV 应用交付引擎模块 | 依据机箱线卡槽位数 | 可选 |
SFP模块选购
| SFP模块类型 | SFP模块名称 | 中心波长（nm） | SFP模块接口连接器类型 | 接口线缆规格 | 光纤最大传输距离 | |
| 千兆SFP模块 | SFP-GE-SX-MM850-A | 850nm | LC | 50/125µm多模光纤 | 550m | |
| 62.5/125µm多模光纤 | 275m | |||||
| SFP-GE-LX-SM1310-A | 1310nm | 9/125µm单模光纤 | 10km | |||
| SFP-GE-LH40-SM1310 | 40km | |||||
| SFP-GE-LH40-SM1550 | 1550nm | 40km | ||||
| SFP-GE-LH70-SM1550 | 70km | |||||
| SFP-GE-LX-SM1310-BIDI | 必须成对使用 | TX：1310nm RX：1490nm |
LC | 9/125µm单模光纤 | 10km | |
| SFP-GE-LX-SM1490-BIDI | ||||||
| SFP-GE-T | 不涉及 | RJ-45 | 双绞线 | 100m | ||
SFP+光模块选购
| SFP＋接口模块名称 | 中心波长（nm） | SFP＋模块接口连接器类型 | 接口线缆规格 | 光纤最大传输距离 |
| SFP-XG-SX-MM850-A | 850nm | LC | 50/125µm多模光纤 | 300m |
| SFP-XG-LX220-MM1310 | 1310nm | 62.5/125µm多模光纤 | 220m | |
| SFP-XG-LX-SM1310 | 9µm/125µm单模光纤 | 10km | ||
| SFP-XG-LH40-SM1550 | 1550nm | 40km | ||
| SFP-XG-LH80-SM1550 | 80km |
40G QSFP模块/电缆选购
S6800系列交换机QSFP口支持的模块/电缆列表
| 模块/电缆类型 | 模块/电缆名称 | 中心波长 | 模块接口连接器类型 | 接口线缆规格 | 最大传输距离 |
| QSFP模块 | LSTM1QSFP0 | 1300nm | MPO | 9/125µm单模光纤 | 10km |
| LSUM1QSFP0 | 850 nm | MPO | 50/125µm多模光纤 | 100m | |
| 40GE QSFP电缆 | LSWM1QSTK0 | - | - | QSFP电缆 | 1m |
| LSWM1QSTK1 | 3m | ||||
| LSWM1QSTK2 | 5m | ||||
| 40G QSFP to 4*10G SFP+电缆 | LSWM1QSTK3 | - | - | QSFP电缆 | 1m |
| LSWM1QSTK4 | 3m | ||||
| LSWM1QSTK5 | 5m |
100G QSFP28模块/电缆选购
| 模块/电缆类型 | 模块/电缆名称 | 中心波长 | 模块接口连接器类型 | 接口线缆规格 | 最大传输距离 |
| QSFP28模块 | QSFP-100G-LR4-WDM1300 | 1310nm | LC | 9/125µm单模光纤 | 10km |
| QSFP-100G-SR4-MM850 | 850 nm | MPO（PC端面，12芯） | 50/125µm多模光纤 | 100m | |
| QSFP28电缆 | QSFP-100G-D-CAB-1M | - | - | 100G QSFP28电缆 | 1m |
| QSFP-100G-D-CAB-3M | 3m |
