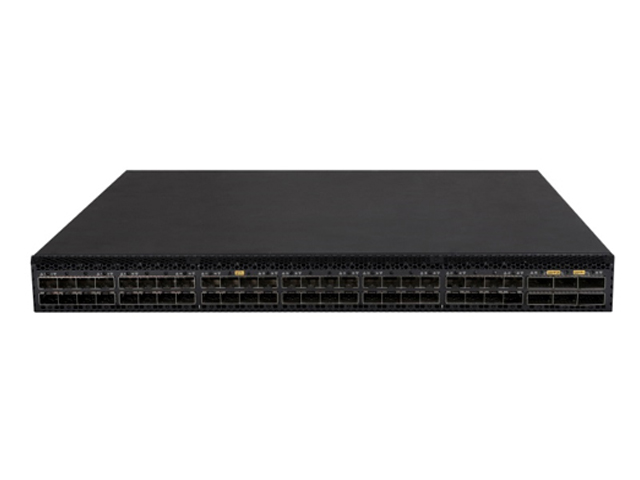

H3C S6520X-EI-G系列万兆交换机
H3C S6520X-EI-G系列交换机是新华三技术有限公司自主研发的万兆以太网交换机产品。产品采用国产化核心芯片，提供超大的交换容量，高密10GE/40GE线速转发端口，支持双可插拔电源，具有丰富的三层特性。H3C S6520X-EI-G系列定位于下一代园区汇聚及数据中心接入的高密万兆交换机。
H3C S6520X-EI-G系列交换机目前包含以下型号：
H3C S6520X-54XG –EI-G/S6520XP-54XG –EI-G：48个1/10G SFP Plus端口+2个QSFP Plus端口（每个QSFP Plus端口可拆分为4个万兆端口）+4个100G QSFP28端口（可兼容40G），两个电源插槽，四个风扇插槽
产品特点
高密万兆，高速率接口
● 随着用户端带宽不断提高，交换机需要提供更高的转发性能和万兆端口扩展能力。S6520X-54XG-EI-G支持48个SFP+万兆/千兆自适应光口及2个QSFP端口、4个QSFP28端口；每个QSFP端口均可通过转接线缆转换为4个线速转发的SFP+万兆光口，100G端口可兼容40G/10G。
丰富的园区网特性
● S6520X-EI-G系列交换机采用模块化双电源及风扇框设计，模块化配件均支持热插拔；采用模块化软件平台，可根据需求灵活的增加及删减相关的软件功能模块。通过精细的物理结构及软件流程优化，大幅度降低了端到端的包处理时延。
● 软件定义网络（Software Defined Network，SDN）是一种创新的网络架构体系。其核心技术Openflow通过将网络的控制层和数据转发层进行分离，大幅简化了网络的管理及维护难度，更为重要的是实现了网络流量的灵活控制，为核心网络及应用的创新提供了良好的网络平台。
● * S6520X-EI-G系列交换机支持VXLAN协议，支持VxLAN over IPv6，与H3C 云管理平台对接，可以构建灵活高效、随需而动，具备高可靠性、高扩展能力的新一代园区。
● S6520X-EI-G系列交换机支持支持ISSU（不中断业务升级）、OAM（操作、管理和维护），充分满足了园区网对设备高性能、易管理及绿色节能的需要。
完善的安全控制策略
● H3C S6520X-EI-G系列交换机支持AAA，RADIUS认证，支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定；支持配合开源软件平台对在线用户进行实时的管理，及时的诊断和瓦解网络非法行为。
● H3C S6520X-EI-G系列交换机支持标准ACL、扩展ACL，提供增强的ACL控制逻辑，支持大容量的入端口和出端口ACL，并且支持基于VLAN的ACL下发，在简化用户配置过程的同时，避免了ACL资源的浪费。
多重可靠性保护
● H3C S6520X-EI-G系列交换机还具备设备级和链路级的多重可靠性保护。采用过流保护、过压保护和过热保护技术。
● 可插拔电源以及风扇提高设备的硬件可靠性。此外整机还支持电源和风扇的故障检测及告警，可以根据温度的变化自动调节风扇的转速。
● 除了设备级可靠性以外，该产品还支持丰富的链路级可靠性技术，包括LACP/STP/RSTP/MSTP/Smart Link/RRPP快速环网保护机制等保护协议，MSTP实例64个，链路故障可支持设备生成树重计算。
出色的管理性
● H3C S6520X-EI-G系列交换机支持丰富的管理接口，例如Console、带外网口、USB口，支持SNMPv1/V2c/v3采集设备软硬件信息、CPU、内存、流量CRC等数据，支持iMC智能管理中心。支持CLI命令行，Web网管，TELNET及FTP配置，支持OAM，使设备管理更方便，并且支持SSH2.0、SSL等加密方式，使得管理更加安全。
TAP分流功能
● H3C S6520X-EI-G系列交换机支持TAP功能，满足入侵检测，流量分析、行为审计等系统同时采集数据的需求，可实现：
1、 流量的负载均衡
2、 N:M的流量镜像
3、 识别报文头及更改报文信息
4、 流量识别及处理，匹配ACL策略
5、 剥离VLAN标记，解封装GRE/NVGRE/VXLAN隧道
产品规格
S6520X-EI-G系列系统特性
| 项目 | S6520X-54XG-EI-G | S6520XP-54XG-EI-G | |
| 交换容量 | 4.8Tbps/25.6T | ||
| 包转发率 | 2000Mpps | ||
| 外形尺寸（宽×深×高）（单位：mm） | 440×400×43.6 | ||
| 满配重量 | ≤10kg | ||
| Console口 | 1个，位于后面板 | ||
| 管理用以太网口 | 2个，位于后面板1*10/100/1000Base-T RJ-45口
1*1000M全双工SFP接口 |
||
| USB口 | 1个（全速），位于后面板 | ||
| 1/10GE SFP+口 | 48个 | ||
| 40GE QSFP+口 | 2个 | ||
| 40/100GE QSFP28口 | 4个 | ||
| 输入电压 | 交流 | 额定电压范围：100V～240V AC，50/60Hz最大电压范围：90V～264V AC，47/63Hz | |
| 直流 | 额定电压范围：-48V～-60V DC | ||
| 风扇 | 风扇可热插拔 | ||
| 功耗（满负荷时，W） | 250 | ||
| 工作环境温度 | 0ºC～45ºC | ||
| 工作环境相对湿度（非凝露） | 10%～90% | ||
| 转发模式 | 支持store-forward模式和cut-through模式 | ||
| 链路聚合 | 支持10GE端口聚合支持40GE端口聚合 支持静态聚合、动态聚合 |
||
| Jumbo Frame | 支持 | ||
| MAC地址表 | 支持静态MAC地址支持黑洞MAC地址 支持设置端口MAC地址学习最大个数 |
||
| VLAN | 支持基于端口的VLAN（4094个）支持Guest VLAN 支持Voice VLAN 支持Default VLAN 支持QINQ 支持灵活QINQ 支持VLAN MAPPING 支持PVST+ 支持RPVST+ |
||
| 流量监控 | 支持SFLOW | ||
| DHCP | DHCP ClientDHCP Snooping DHCP Relay DHCP Server DHCP Snooping option82/DHCP Relay option82 |
||
| ARP | 支持静态表项支持免费ARP 支持标准代理ARP和本地代理ARP 支持Dynamic ARP Inspection 支持ARP anti-attack 支持ARP源抑制 支持ARP Detection功能（能够根据DHCP Snooping安全表项、802.1x表项，或IP/MAC静态绑定表项进行检查） |
||
| 路由协议 | 支持IPv4、IPv6静态路由，RIP等三层动态路由协议支持策略路由; 支持RIP v1/2、RIPng 支持等价路由、VRRP、OSPFv1/v2、OSPF v3、BGP、ISIS等增强三层路由协议 |
||
| IPV6特性 | 支持ND（Neighbor Discovery）支持PMTU 支持 ICMP v6、Telnet v6、SFTP v6、SNMP v6、BFD v6、VRRP v3 支持BGP4+、ISISv6 支持IPv6 Portal 支持IPv6 tunnel |
||
| 组播协议 | 支持IGMP Snooping v2/v3支持IGMP Snooping Fast-leave 支持IGMP Snooping Group-policy 支持PIM-SM,PIM-SSM 支持PIM snooping 支持MVRP 支持MFF 支持增强三层组播协议 |
||
| 零配置 | 支持CWMP-TR069等零配置方式 | ||
| 广播/组播/单播风暴抑制 | 支持基于端口速率百分比的风暴抑制支持基于pps的风暴抑制 支持基于bps的风暴抑制 |
||
| 二层环网协议 | 支持STP/RSTP/MSTP协议支持STP Root Guard 支持BPDU Guard 支持ERPS以太环保护协议（G.8032） |
||
| QoS/ACL | 支持对端口接收报文的速率和发送报文的速率进行限制支持CAR功能 支持双速三色CAR功能 每个端口支持8个输出队列 支持灵活的队列调度算法，可以同时基于端口和队列进行设置，支持SP、WDRR、SP+WDRR等多种模式 支持报文的802.1p和DSCP优先级重新标记 支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、端口、协议、VLAN的流分类 支持时间段（Time Range） 支持WRED |
||
| 镜像 | 支持流镜像支持N:M端口镜像 支持本地和远程端口镜像 |
||
| MPLS | 支持MPLS L3VPN | ||
| 可靠性 | 支持 BFD for 静态路由/IS-IS/OSPF/RIP/BGP/IPv6静态路由/OSPFv3/PIM/Track支持BPDU保护，根保护，环路保护 支持端口角色限制，TC-BPDU传播限制 支持防TC-BPDU攻击保护，MSTP的PVST报文保护 支持SmartLink 支持硬件BFD（最小3ms发包间隔） |
||
| 安全特性 | 支持用户分级管理和口令保护支持集中MAC认证 支持802.1X 支持storm constrain 支持AAA认证 支持RADIUS认证 支持HWTACACS 支持SSH 2.0 支持端口隔离 支持IP+MAC+端口绑定 支持动态路由协议明文及MD5密文认证 动态路由支持路由重分发 支持IP Source Guard 支持HTTPs 支持SSL 支持PKI(Public Key Infrastructure，公钥基础设施) 支持CPU防护 |
||
| 加载与升级 | 支持XModem协议实现加载升级支持FTP（File Transfer Protocol）加载升级 支持TFTP（Trivial File Transfer Protocol）加载升级 |
||
| 管理和维护 | 支持命令行接口（CLI）配置支持Telnet远程配置 支持通过Console口配置 支持schedule job 支持ISSU 支持SNMP（Simple Network Management Protocol） 支持IMC网管系统 支持系统日志 支持分级告警 支持NTP 支持电源的告警功能 支持风扇、温度告警 支持调试信息输出 支持Ping、Tracert 支持Track 支持Telnet远程维护 支持USB进行文件上传和下载 |
||
| 功耗（静态） | 单AC：72W双AC：86W | ||
| 功耗（满负荷时） | 单AC：165W双AC：175W | ||
| 工作环境温度 | 0ºC～45ºC | ||
| 工作环境相对湿度（非凝露） | 5%～95% | ||
