H3C S6520-SI系列交换机是新华三技术有限公司（以下简称H3C公司）自主开发的三层万兆以太网交换机产品，是为要求具备高性能、且易于安装的网络环境而设计的智能型可网管交换机。
S6520-SI系列以太网交换机提供1GE/10GE/40GE光口，在企业网中，可以作为接入设备提供万兆到桌面应用，或作为中小企业的核心；在城域网或者行业用户中，向下可以提供千兆/万兆接入最终用户或汇接低端交换机，向上可以通过万兆或40G链路聚合汇聚到核心交换机。
H3C S6520-SI系列交换机目前包含以下型号：

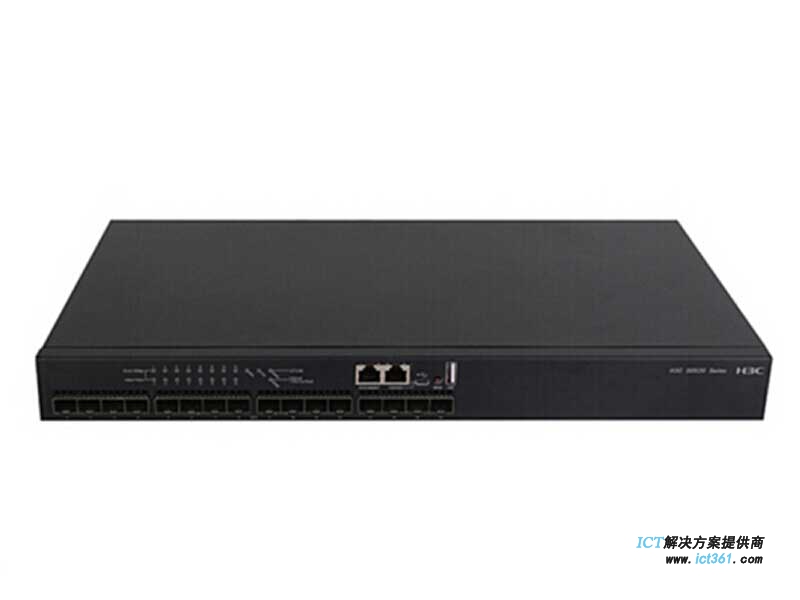

H3C S6520-16S-SI：16个1/10G SFP Plus端口;
H3C S6520-24S-SI：24个1/10G SFP Plus端口;
H3C S6520-22SG-SI：8个GE端口+14个1/10G SFP Plus端口;
H3C S6520-30SG-SI：8个GE端口+22个1/10G SFP Plus端口;
H3C S6520-26Q-SI：24个1/10G SFP Plus端口+2个QSFP Plus端口;
高密万兆接入
随着用户端带宽不断提高，交换机需要提供更高的转发性能和万兆端口扩展能力。 S6520-SI系列交换机可以提供从千兆到40G的光端口，提供强大的转发性能及大容量交换服务。
IRF2（第二代智能弹性架构）
S6520-SI系列交换机支持IRF2（第二代智能弹性架构）技术，将多台设备虚拟化为一台逻辑设备，在扩展性、可靠性、整体架构和可用性方面具有强大的优势，主要体现在四个方面：
扩展性：IRF2技术允许交换机利用互联电缆实现多台设备的扩展；具有即插即用、单一IP管理，同步升级的优点，同时大大降低系统扩展的成本。
可靠性：通过专利的路由热备份技术，在整个IRF组内实现控制平面和数据平面所有信息的冗余备份和无间断的三层转发，极大的增强了IRF组的可靠性和高性能，同时消除了单点故障，避免了业务中断。
分布性：通过分布式链路聚合技术，实现多条上行链路的负载分担和互为备份，从而提高整个网络架构的冗余性和链路资源的利用率。
可用性：通过标准的万兆以太网接口实现智能弹性架构，可以根据需求分配业务带宽和系统连接带宽，合理分配本地流量与上行流量；不仅可以实现机架内、跨机架，甚至跨区域的远距离智能弹性架构。
丰富的特性
S6520-SI系列交换机采用固定电源设计，采用模块化软件平台，可根据需求灵活的增加及删减相关的软件功能模块。通过精细的物理结构及软件流程优化，大幅度降低了端到端的包处理时延。
软件定义网络（Software Defined Network，SDN）是一种创新的网络架构体系。其核心技术Openflow通过将网络的控制层和数据转发层进行分离，大幅简化了网络的管理及维护难度，更为重要的是实现了网络流量的灵活控制，为核心网络及应用的创新提供了良好的网络平台。
S6520-SI系列交换机支持VXLAN (Virtual Extensible LAN，虚拟扩展局域网)， VXLAN通过将虚拟机发出的数据包封装在UDP中，并使用物理网络的IP/MAC作为outer-header封装后在物理IP网上传输，到达目的地后由隧道终结点解封并将数据发送给目标虚拟机，解决了地理分散的数据中心之间远距离虚拟机迁移问题。
S6520-SI系列交换机支持支持ISSU（不中断业务升级）、OAM（操作、管理和维护），充分满足了网络对设备高性能、易管理及绿色节能的需要。
完善的安全控制策略
H3C S6520-SI系列交换机支持AAA，RADIUS认证，支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定；支持配合H3C公司的iMC平台对在线用户进行实时的管理，及时的诊断和瓦解网络非法行为。
H3C S6520-SI系列交换机提供增强的ACL控制逻辑，支持大容量的入端口和出端口ACL，并且支持基于VLAN的ACL下发，在简化用户配置过程的同时，避免了ACL资源的浪费。
多重可靠性保护
H3C S6520-SI系列交换机还具备设备级和链路级的多重可靠性保护。采用过流保护、过压保护和过热保护技术。
支持电源故障检测及告警，可以根据温度的变化自动调节风扇的转速。
出色的管理性
H3C S6520-SI系列交换机支持丰富的管理接口，例如Console、带外网口、USB口，支持SNMPv1/V2/v3，支持iMC智能管理中心。支持CLI命令行，Web网管，TELNET及FTP配置，支持OAM，使设备管理更方便，并且支持SSH2.0、SSL等加密方式，使得管理更加安全。
S6520-SI系列系统特性
|
项目 |
S6520-16S-SI |
S6520-24S-SI |
S6520-22SG-SI |
S6520-30SG-SI |
S6520-26Q-SI |
|
|
外形尺寸（宽×深×高）（单位：mm） |
440×260×43.6 |
440×260×43.6 |
440×260×43.6 |
440×260×43.6 |
440×360×43.6 |
|
|
满配重量 |
≤7kg |
≤7kg |
≤6kg |
≤6kg |
≤7kg |
|
|
Console口 |
1个 |
|||||
|
管理用以太网口 |
1个 |
|||||
|
USB口 |
1个 |
|||||
|
前面板业务端口描述 |
16个1/10G SFP Plus端口 |
24个1/10G SFP Plus端口 |
8个GE+14个1/10G SFP Plus端口 |
8个GE+22个1/10G SFP Plus端口 |
24个1/10G SFP Plus端口+2个QSFP Plus端口 |
|
|
输入电压 |
交流 |
额定电压范围：100V～240V，50/60Hz |
||||
|
直流 |
额定电压范围：-48V~-60V |
|||||
|
功耗（静态） |
AC：15W |
AC：17W |
AC：15W |
AC：15W |
AC单：15W；双：18W |
|
|
DC：15W |
DC：16W |
无 |
无 |
DC单：15W；双：18W |
||
|
功耗（满负荷） |
AC：51W |
AC：67W |
AC：45W |
AC：62W |
AC单：81W；双：80W |
|
|
DC：52W |
DC：68W |
无 |
无 |
DC单：81W；双：80W |
||
|
工作环境温度 |
0ºC～45ºC |
|||||
|
工作环境相对湿度（非凝露） |
10%～90% |
|||||
|
线速交换 |
交换容量 |
2.56Tbps/23.04Tbps |
||||
|
包转发率 |
240Mpps |
360Mpps |
220Mpps |
340Mpps |
540Mpps |
|
|
横向虚拟化 |
支持IRF2智能弹性架构 |
|||||
|
支持分布式设备管理，分布式链路聚合，分布式弹性路由 |
||||||
|
支持通过标准以太网接口进行堆叠 |
||||||
|
支持本地堆叠和远程堆叠 |
||||||
|
支持基于LACP、BFD、ARP的MAD堆叠分裂检测机制 |
||||||
|
链路聚合 |
支持10GE端口聚合 |
|||||
|
支持静态聚合、动态聚合 |
||||||
|
Jumbo Frame |
支持 |
|||||
|
MAC地址表 |
支持静态MAC地址 |
|||||
|
支持黑洞MAC地址 |
||||||
|
支持设置端口MAC地址学习最大个数 |
||||||
|
Openflow |
支持Openflow1.3.1 |
|||||
|
VLAN |
支持基于端口的VLAN（4094个） |
|||||
|
支持Default VLAN |
||||||
|
支持QINQ |
||||||
|
支持灵活QINQ |
||||||
|
支持VLAN MAPPING |
||||||
|
支持PVST+ 支持RPVST+ |
||||||
|
流量监控 |
支持SFLOW |
|||||
|
DHCP |
DHCP Client |
|||||
|
DHCP Snooping |
||||||
|
DHCP Relay |
||||||
|
DHCP Server |
||||||
|
DHCP Snooping option82/DHCP Relay option82 |
||||||
|
ARP |
支持静态表项 |
|||||
|
支持免费ARP |
||||||
|
支持标准代理ARP和本地代理ARP |
||||||
|
支持Dynamic ARP Inspection |
||||||
|
支持ARP anti-attack |
||||||
|
支持ARP源抑制 |
||||||
|
支持ARP Detection功能（能够根据DHCP Snooping安全表项、802.1x表项，或IP/MAC静态绑定表项进行检查） |
||||||
|
路由协议 |
支持IPv4、IPv6静态路由，RIP等三层动态路由协议 |
|||||
|
支持策略路由器; |
||||||
|
支持RIP v1/2、RIPng |
||||||
|
支持等价路由、VRRP、OSPFv1/v2、OSPF v3、BGP、ISIS等增强三层路由协议 |
||||||
|
IPV6特性 |
支持ND（Neighbor Discovery） |
|||||
|
支持PMTU |
||||||
|
支持 ICMP v6、Telnet v6、SFTP v6、SNMP v6、BFD v6、VRRP v3 |
||||||
|
支持IPv6 Portal |
||||||
|
支持IPv6 tunnel |
||||||
|
组播协议 |
支持IGMP Snooping v2/v3 |
|||||
|
支持IGMP Snooping Fast-leave |
||||||
|
支持IGMP Snooping Group-policy |
||||||
|
支持PIM-SM,PIM-SSM |
||||||
|
支持PIM snooping |
||||||
|
支持MVRP |
||||||
|
支持MFF |
||||||
|
支持增强三层组播协议 |
||||||
|
零配置 |
支持DHCP auto-config及CWMP-TR069等零配置方式 |
|||||
|
广播/组播/单播风暴抑制 |
支持基于端口速率百分比的风暴抑制 |
|||||
|
支持基于pps的风暴抑制 |
||||||
|
支持基于bps的风暴抑制 |
||||||
|
二层环网协议 |
支持STP/RSTP/MSTP协议 |
|||||
|
支持STP Root Guard |
||||||
|
支持BPDU Guard |
||||||
|
支持ERPS以太环保护协议（G.8032） |
||||||
|
QoS/ACL |
支持对端口接收报文的速率和发送报文的速率进行限制 |
|||||
|
支持CAR功能 |
||||||
|
每个端口支持8个输出队列 |
||||||
|
支持灵活的队列调度算法，可以同时基于端口和队列进行设置，支持SP、WDRR、WRR、WFQ、SP+WDRR等多种模式 |
||||||
|
支持报文的802.1p和DSCP优先级重新标记 |
||||||
|
支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、端口、协议、VLAN的流分类 |
||||||
|
支持时间段（Time Range） |
||||||
|
支持WRED |
||||||
|
镜像 |
支持流镜像 |
|||||
|
支持N:4端口镜像 |
||||||
|
支持本地和远程端口镜像 |
||||||
|
安全特性 |
支持用户分级管理和口令保护 |
|||||
|
支持集中MAC认证 |
||||||
|
支持802.1X |
||||||
|
支持storm constrain |
||||||
|
支持AAA认证 |
||||||
|
支持RADIUS认证 |
||||||
|
支持HWTACACS |
||||||
|
支持SSH 2.0 |
||||||
|
支持端口隔离 |
||||||
|
支持IP+MAC+端口绑定 |
||||||
|
支持IP Source Guard |
||||||
|
支持HTTPs |
||||||
|
支持SSL |
||||||
|
支持PKI(Public Key Infrastructure，公钥基础设施) |
||||||
|
支持CPU防护 |
||||||
|
加载与升级 |
支持XModem协议实现加载升级 |
|||||
|
支持FTP（File Transfer Protocol）加载升级 |
||||||
|
支持TFTP（Trivial File Transfer Protocol）加载升级 |
||||||
|
管理和维护 |
支持命令行接口（CLI）配置 |
|||||
|
支持Telnet远程配置 |
||||||
|
支持通过Console口配置 |
||||||
|
支持schedule job |
||||||
|
支持ISSU |
||||||
|
支持802.1AG及802.3AH |
||||||
|
支持SNMP（Simple Network Management Protocol） |
||||||
|
支持IMC网管系统 |
||||||
|
支持系统日志 |
||||||
|
支持分级告警 |
||||||
|
支持NTP |
||||||
|
支持电源的告警功能 |
||||||
|
支持风扇、温度告警 |
||||||
|
支持调试信息输出 |
||||||
|
支持Ping、Tracert |
||||||
|
支持Track |
||||||
|
支持Telnet远程维护 |
||||||
|
支持USB进行文件上传和下载 |
||||||
