H3C S5570S-EI高性能智能以太网交换机
H3C S5570S-EI是H3C公司采用业界专业的ASIC技术开发的新一代高性能、高端口密度、高安全性且易于安装的智能型可网管的千兆以太网交换机，支持IPv4/IPV6双栈管理和转发，支持静态路由协议和RIP、OSPF、BGP、ISIS等路由协议，支持丰富的管理和安全特性。
H3C S5570S-EI产品主要定位于企业与园区的接入层和汇聚层，满足高密度千兆接入，固定万兆上行口，支持PoE+，与H3C公司其它产品一起构建高性能端到端IP网络解决方案。
H3C S5570S-EI系列以太网交换机目前包含如下型号：

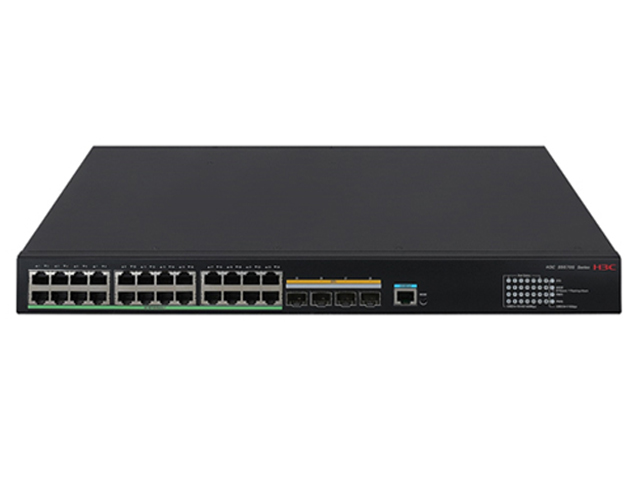

S5570S-28S-EI：24个10/100/1000BASE-T端口，4个1/10GE SFP+端口；
S5570S-54S-EI：48个10/100/1000BASE-T端口，6个1/10GE SFP+端口；
S5570S-28S-HPWR-EI：24个10/100/1000BASE-T PoE+端口，4个1/10GE SFP+端口；
S5570S-54S-PWR-EI：48个10/100/1000BASE-T PoE+端口，6个1/10GE SFP+端口；
S5570S-36F-EI：24个100/1000BASE-X SFP口，8个10/100/1000BASE-T端口，4个1/10GE SFP+端口；
S5570S-54F-EI：48个100/1000 BASE-X SFP端口，6个1/10GE SFP+端口；
S5570S-30MS-UPWR-EI：24个100/1000/2.5G BASE-T PoE++端口，6个1/10GE SFP+端口；
S5570S-28S-HPWR-EI-A：24个10/100/1000BASE-T PoE+端口，4个1/10GE SFP+端口；
S5570S-54S-PWR-EI-A：48个10/100/1000BASE-T PoE+端口，6个1/10GE SFP+端口；
产品特点
SmartMC（智能管理中心）
随着网络规模的增加，网络边缘需要使用大量的接入设备，这使对这些设备的管理工作非常繁琐。SmartMC的主要目的就是解决大量分散的网络设备的集中管理问题。旨在解决小企业以交换机为主的运维任务。SmartMC以设备内置及图形化操作的方式，实现对网络的统一运维及管理
SmartMC四大业务板块简化中小园区运维及管理：
智能管理：
主要包括设备角色选定、FTP服务器配置、全局配置及网管口配置等
智能运维：
主要包括组管理、设备或组升级备份、监控及设备故障替换等
可视化：
主要包括组网拓扑可视及管理、设备列表展示等
智能业务：
主要包括用户管理等：在创建了网络接入类用户并成功激活后，这些用户可以通过一键布防的端口来访问SmartMC网络内部。
H3C S5570S-EI系列交换机内置SmartMC，实现纵向虚拟化统一管理功能。
可视化能力
H3C S5570S-EI系列交换机支持Telemetry技术，可通过GRPC协议将交换机的实时资源信息与告警信息上送至运维平台，运维平台针对实时数据进行分析，可实现网络质量回溯，故障排查，风险预警，架构优化等功能，精确保障用户体验。
高性能IPv4/IPv6业务能力
H3C S5570S-EI系列交换机实现基于硬件的IPv4/IPv6双栈平台，支持多种隧道技术，丰富的IPv4和IPv6三层路由协议、组播技术以及策略路由机制，为用户提供完善的IPv4/IPv6解决方案。
IRF2（第二代智能弹性架构）
H3C S5570S-EI系列交换机支持IRF2（第二代智能弹性架构）技术，就是把多台物理设备互相连接起来，使其虚拟为一台逻辑设备，也就是说，用户可以将这多台设备看成一台单一设备进行管理和使用。IRF可以为用户带来以下好处：
简化管理 IRF架构形成之后，可以连接到任何一台设备的任何一个端口就以登录统一的逻辑设备，通过对单台设备的配置达到管理整个智能弹性系统以及系统内所有成员设备的效果，而不用物理连接到每台成员设备上分别对它们进行配置和管理。
简化业务 IRF形成的逻辑设备中运行的各种控制协议也是作为单一设备统一运行的，例如路由协议会作为单一设备统一计算，而随着跨设备链路聚合技术的应用，可以替代原有的生成树协议，这样就可以省去了设备间大量协议报文的交互，简化了网络运行，缩短了网络动荡时的收敛时间。
弹性扩展 可以按照用户需求实现弹性扩展，保证用户投资。并且新增的设备加入或离开IRF架构时可以实现“热插拔”，不影响其他设备的正常运行。
高可靠 IRF的高可靠性体现在链路，设备和协议三个方面。成员设备之间物理端口支持聚合功能，IRF系统和上、下层设备之间的物理连接也支持聚合功能，这样通过多链路备份提高了链路的可靠性；IRF系统由多台成员设备组成，一旦Master设备故障，系统会迅速自动选举新的Master，以保证通过系统的业务不中断，从而实现了设备级的1：N备份；IRF系统会有实时的协议热备份功能负责将协议的配置信息备份到其他所有成员设备，从而实现1：N的协议可靠性。
高性能 对于高端交换机来说，性能和端口密度的提升会受到硬件结构的限制。而IRF系统的性能和端口密度是IRF内部所有设备性能和端口数量的总和。因此，IRF技术能够轻易的将设备的交换能力、用户端口的密度扩大数倍，从而大幅度提高了设备的性能。
完备的安全控制策略
H3C S5570S-EI系列交换机支持EAD（终端准入控制）功能，配合后台系统可以将终端防病毒、补丁修复等终端安全措施与网络接入控制、访问权限控制等网络安全措施整合为一个联动的安全体系，通过对网络接入终端的检查、隔离、修复、管理和监控，使整个网络变被动防御为主动防御、变单点防御为全面防御、变分散管理为集中策略管理，提升了网络对病毒、蠕虫等新兴安全威胁的整体防御能力。
H3C S5570S-EI系列交换机支持集中式MAC地址认证、802.1x认证、PORTAL认证，支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定，同时实现用户策略（VLAN、QoS、ACL）的动态下发；支持配合H3C公司的iMC系统对在线用户进行实时的管理，及时的诊断和瓦解网络非法行为。
H3C S5570S-EI系列交换机提供增强的ACL控制逻辑，支持超大容量的入端口和出端口ACL，并且支持基于VLAN的ACL下发，在简化用户配置过程的同时，避免了ACL资源的浪费。另外，S5570S-EI系列还将支持单播反向路径查找技术（uRPF），原理是当设备的一个接口上收到一个数据包时，会反向查找路径来验证是否存在从该接收接口到包中制定的源地址之间的路由，即验证了其真实性，如果不存在就将数据包删除，这样我们就可以有效杜绝网络中日益泛滥的源地址欺骗。
多重可靠性保护
S5570S-EI系列交换机具备设备级和链路级的多重可靠性保护。
S5570S-EI系列交换机，支持可插拔交、直双电源模块可靠性设计，可以根据实际环境的需要灵活配置交流或直流电源模块，此外整机还支持电源和风扇的故障检测及告警，可以根据温度的变化自动调节风扇的转速，这些设计使设备具备了更高的可靠性。
除了设备级可靠性以外，该产品还支持丰富的链路级可靠性技术，包括LACP/STP/RSTP/MSTP/Smart Link/RRPP快速环网保护机制等保护协议，支持IRF2智能弹性架构，支持1：N冗余备份，支持环形堆叠，支持跨设备的链路聚合，极大提高网络可靠性，当网络上承载多业务、大流量的时候也不影响网络的收敛时间，保证业务的正常开展
支持基础网络保护机制功能，支持多种类型的防护，如ARP防护，当ARP速率超过攻击水线，对有攻击行为的用户进行隔离。
丰富的QoS策略
H3C S5570S-EI系列交换机支持支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口号、协议类型、VLAN的流分类。提供灵活的对列调度算法，可以同时基于端口和队列进行设置，支持SP（Strict Priority）、WRR（Weighted Round Robin）、SP+WRR模式。支持CAR（Committed Access Rate）功能，粒度最小达16Kbps。支持出、入两个方向的端口镜像，用于对指定端口上的报文进行监控，将端口上的数据包复制到监控端口，以进行网络检测和故障排除。
出色的管理性
H3C S5570S-EI系列交换机支持丰富的管理接口，例如Console口、带外网管口，支持SNMPv1/v2/v3（Simple Network Management Protocol），可支持Open View等通用网管平台以及iMC智能管理中心。支持CLI命令行，TELNET，使设备管理更方便，并且支持SSH2.0等加密方式，使得管理更加安全。
H3C S5570S-EI系列交换机支持SPAN/RSPAN镜像和多个镜像观察端口，可以对网络流量进行分析以采取相应管理维护措施，使原本不可见的网络业务应用流量变得一目了然，可以为用户提供多种网流分析报表，帮助用户及时优化网络结构，调整资源部署。
Cloudnet云简网络
H3C S5570S-EI系列交换机均持Cloudnet云简网络。云简网络是H3C公司为中小型企业数字化转型打造的新一代公有云网络解决方案，基于H3C U-Center统一运维云强大的能力为中小型企业提供极简的网络部署，良好的网络体验和极强的增值服务。
AD-Campus解决方案
H3C应用驱动园区网解决方案（AD-Campus）创新地引入了云原生架构，既实现了网络控制、编排、管理的入口统一，又实现了园区、数据中心和广域网场景的融合，同时引入了先知分析器（SeerAnalyzer），通过精细化的数据采集及大数据、AI分析，为园区网络带来智能运维能力。H3C S5570S-EI系列交换机支持在AD-Campus方案里作为access角色。
专业的防雷功能
H3C S5570S-EI系列交换机采用专业的内置防雷技术，支持业界专业的10KV业务端口防雷能力，使其在比较恶劣的工作环境中也能极大的降低雷击对设备的损坏率。
PoE能力
H3C S5570S-EI系列交换机可支持PoE+（802.3at）/PoE（802.3af）功能，单端口最高可提供30W供电，能够为AP、摄像头等受电设备（PD）进行远程供电，此外H3C S5570S-EI系列还将AI能力融入到PoE技术中，使得PoE交换机可以支持：
Fast PoE：PoE交换机上电后，可以实现秒级为受电设备供电，无需等待交换机启动完成
Perpetual PoE：交换机使用命令进行热重启时，保证受电设备的供电不会发生中断，维持受电设备的正常运行
绿色节能
H3C S5570S-EI系列交换机采用新款节能芯片以及创新的架构设计方案，实现千兆交换机的较低功耗，给用户带来绿色、环保、节能的全新网络接入产品，降低用户维护成本。
同时H3C S5570S-EI系列交换机采用多种绿色节能设计，包括auto-power-down（端口自动节能），如果在一段时间内接口状态始终为down，则系统自动停止对该接口供电，自动进入节能模式；支持EEE节能功能，端口如果在连续一段时间之内空闲，系统会将该端口设置为节能模式，当有报文收发时再通过定时发送的监听码流唤醒端口恢复业务，达到节能的效果，满足材料环保与安全性的欧盟RoHS标准。
产品规格
表一：
| 型号 | S5570S-28S-EI | S5570S-54S-EI | S5570S-28S-HPWR-EI | S5570S-54S-PWR-EI | |
| 交换容量 | 688Gbps/6.88Tbps | ||||
| 包转发率 | 171Mpps/297Mpps | 207Mpps/363Mpps | 171Mpps/297Mpps | 207Mpps/363Mpps | |
| 业务端口描述* | 24个10/100/1000Base-T自适应以太网端口，4个1/10GE SFP+口 | 48个10/100/1000Base-T自适应以太网端口，6个1/10GE SFP+口 | 24个10/100/1000Base-T自适应以太网端口，4个1/10GE SFP+口 | 48个10/100/1000Base-T自适应以太网端口，6个1/10GE SFP+口 | |
| PoE | PWR与HPWR款型均支持PoE(802.3af)/POE+(802.3at)供电标准，单端口最大输出30W UPWR款型支持PoE++(802.3bt)，兼容PoE(802.3af)/POE+(802.3at)，单端口最大输出90W |
||||
| 外形尺寸（宽×深×高，单位：mm） | 440×360×43.6 | 440×460×43.6 | |||
| 重量 | ≤5.6kg | ≤6.0kg | ≤5.5kg | ≤6.0kg | |
| 管理口 | 1个console口 | ||||
| 输入电压 | AC • 额定电压范围：100V～240V AC，50/60Hz • 最大电压范围：90V～264V AC，47～63Hz DC • 额定电压范围：-48V～-60V DC • 最大电压范围：-36V～-72V DC |
||||
| 功耗（静态） | 单AC: 16W 单DC: 22W 双AC: 18W 双DC: 27W |
单AC: 18W 单DC: 23W 双AC: 23W 双DC: 29W |
单AC: 42W 单DC: 39W 双AC: 50W 双DC: 55W |
单AC: 47W 单DC: 46W 双AC: 62W 双DC: 64W |
|
| 功耗（满负荷时） | 单AC: 37W 单DC: 41W 双AC: 39W 双DC: 45W |
单AC: 55W 单DC: 56W 双AC: 57W 双DC: 61W |
单AC: 870W （PoE为810W） 单DC: 630W （PoE为490W） 双AC: 867W （PoE为810W） 双DC: 873W （PoE为810W） |
单AC: 1290W （PoE为1040W） 单DC: 650W （PoE为490W） 双AC: 1700W （PoE为1680W） 双DC: 1342W （PoE为1050W） |
|
| 风扇 | 2 | 2 | 2 | 2 | |
| 工作环境温度 | -5℃～45℃ | ||||
| 工作环境相对湿度 （非凝露） |
5%～95% | ||||
| 型号 | S5570S-30MS-UPWR-EI | S5570S-36F-EI | S5570S-54F-EI |
| 交换容量 | 688Gbps/6.88Tbps | ||
| 包转发率 | 207Mpps/381Mpps | 171Mpps/309Mpps | 207Mpps/363Mpps |
| 业务端口描述* | 24个100/1000/2.5G Base-T自适应以太网端口，6个1/10GE SFP+口 | 24个100/1000BASE-X SFP口，8个10/100/1000Base-T端口，4个1/10GE SFP+口 | 48个100/1000BASE-X SFP口，6个1/10GE SFP+口 |
| PoE | PWR与HPWR款型均支持PoE(802.3af)/POE+(802.3at)供电标准，单端口最大输出30W UPWR款型支持PoE++(802.3bt)，兼容PoE(802.3af)/POE+(802.3at)，单端口最大输出90W |
||
| 外形尺寸（宽×深×高，单位：mm） | 440×460×43.6 | 440×360×43.6 | |
| 重量 | ≤8.5kg | ≤4.5KG | ≤4.5KG |
| 管理口 | 1个console口 | ||
| 输入电压 | AC • 额定电压范围：100V～240V AC，50/60Hz • 最大电压范围：90V～264V AC，47～63Hz DC • 额定电压范围：-48V～-60V DC • 最大电压范围：-36V～-72V DC |
||
| 功耗（静态） | 单AC：47W 单DC：45W 双AC：56W 双DC：64W |
单AC: 29W 单DC: 30W 双AC: 35W 双DC: 35W |
单AC: 36W 单DC: 38W 双AC: 43W 双DC: 43W |
| 功耗（满负荷时） | 单AC：1270W （PoE为1040W） 单DC：670W （PoE为490W） 双AC：2430W （PoE为2140W） 双DC：1350W （PoE为1040W） |
单AC: 52W 单DC: 54W 双AC: 58W 双DC: 60W |
单AC: 77W 单DC: 77W 双AC: 80W 双DC: 84W |
| 风扇 | 2 | 3 | 3 |
| 工作环境温度 | -5℃～45℃ | ||
| 工作环境相对湿度 （非凝露） |
5%～95% | ||
*上行6个万兆端口中，有2个端口可做为专用堆叠口
表二：
| 型号 | S5570S-28S-HPWR-EI-A | S5570S-54S-PWR-EI-A |
| 交换容量 | 688Gbps/6.88Tbps | |
| 包转发率 | 171Mpps/297Mpps | 207Mpps/363Mpps |
| 业务端口描述* | 24个10/100/1000Base-T自适应以太网端口，4个1/10GE SFP+口 | 48个10/100/1000Base-T自适应以太网端口，6个1/10GE SFP+口 |
| PoE | 支持PoE(802.3af)/POE+(802.3at)供电标准，单端口最大输出30W | |
| 外形尺寸（宽×深×高，单位：mm） | 440×400×43.6 | |
| 重量 | ≤5.5kg | ≤6.0kg |
| 管理口 | 1个console口 | |
| USB口 | 1个，支持USB上传及下载文件，支持通过USB进行零配置开局 | |
| 输入电压 | AC • 额定电压范围：100V～240V AC，50/60Hz • 最大电压范围：90V～264V AC，47～63Hz |
|
| 功耗（静态） | 单AC：27W 双AC：35W |
单AC：32W 双AC：39W |
| 功耗（满负荷时） | 单AC：965W（POE为840W） 双AC：960W（POE为840W） |
单AC：1668W（POE为1530W） 双AC：1935W（POE为1680W） |
| 风扇 | 2 | 2 |
| 工作环境温度 | -5℃～45℃ | |
| 工作环境相对湿度 （非凝露） |
5%～95% | |
*上行6个万兆端口中，有2个端口可做为专用堆叠口
业务特性
| 特性 | 特性描述 |
| 端口聚合 | 支持GE端口聚合 |
| 支持10GE端口聚合 | |
| 支持静态聚合 | |
| 支持动态聚合 | |
| 支持跨设备链路聚合 | |
| 端口特性 | 支持IEEE802.3x 流量控制（全双工） |
| 支持基于端口速率百分比的风暴抑制 | |
| 支持基于PPS的风暴抑制 | |
| 支持基于bps的风暴抑制 | |
| Jumbo Frame | 支持10K |
| MAC地址表 | 支持32K MAC 地址 |
| 支持静态、动态、黑洞MAC地址 | |
| 支持源MAC地址过滤 | |
| 支持设置端口MAC地址学习最大个数 | |
| VLAN | 支持802.1Q VLAN |
| 支持4K VLAN | |
| 支持基于端口的VLAN | |
| 支持QinQ、灵活QinQ | |
| 支持Guest VLAN | |
| 支持STP、RSTP、MSTP、PVST | |
| 支持MVRP | |
| 支持Voice VLAN | |
| 支持策略VLAN | |
| 支持基于IP子网的VLAN | |
| 支持基于协议的VLAN | |
| 支持基于MAC的VLAN | |
| 二层环网协议 | 支持STP/RSTP/MSTP/PVST |
| 支持G.8032以太网环保护协议ERPS，切换时间≤50ms，可兼容其他支持该协议的产品 | |
| 支持 SmartLink 树型拓朴和 SmartLink 多实例，提供主备链路的毫秒级保护 | |
| 支持 RRPP 环型拓扑和 RRPP 多实例 | |
| DHCP | DHCPv4/v6 Client |
| DHCPv4/v6 Snooping | |
| DHCPv4/v6 Relay | |
| DHCPv4/v6 Server | |
| DHCP Snooping option82/DHCP Relay option82 | |
| 堆叠 | 支持IRF2智能弹性架构 |
| 最大支持9台堆叠 | |
| 智能弹性架构 | 支持分布式设备管理，分布式链路聚合，分布式弹性路由 |
| 支持通过标准以太网接口等方式进行堆叠 | |
| 支持本地堆叠和远程堆叠 | |
| IP路由 | 支持IPv4/IPv6静态路由，支持双栈 |
| 支持RIPv1/v2，RIPng | |
| 支持OSPFv1/v2，OSPFv3 | |
| 支持BGP4，BGP4+ for IPv6 | |
| 支持IS-IS，IS-IS v6 | |
| 支持VRRP/VRRPv3 | |
| 支持等价路由，策略路由 | |
| IPv6 | 支持ND（Neighbor Discovery） |
| 支持ND Snooping | |
| 支持PMTU | |
| 支持IPv6-Ping，IPv6-Tracert，IPv6-Telnet，IPv6-TFTP | |
| 支持手动配置Tunnel | |
| 组播 | 支持IGMP Snooping v1/v2/v3，MLD Snooping v1/v2 |
| 支持PIM Snooping | |
| 支持MLD Proxy | |
| 支持组播VLAN | |
| 支持捆绑端口的组播负载分担 | |
| 支持基于端口的组播流量统计 | |
| 支持IGMP v1/v2/v3，MLD v1/v2 | |
| 支持PIM-DM，PIM-SM，PIM-SSM | |
| 支持MBGP，MBGP for IPv6 | |
| MPLS | 支持MPLS MCE |
| 镜像 | 支持端口镜像 |
| 支持流镜像 | |
| 支持远程镜像 | |
| OAM | 支持802.1ag |
| 支持802.3ah | |
| 支持ACL\QoS | 支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP(Ipv4/IPv6)地址、目的IP(Ipv4/IPv6)地址、TCP/UDP端口号、VLAN的流分类 |
| 支持时间段（Time Range）ACL | |
| 支持入方向和出方向的双向ACL策略 | |
| 支持基于VLAN下发ACL | |
| 支持对端口接收报文的速率和发送报文的速率进行限制 | |
| 支持报文重定向 | |
| 支持报文的802.1p和DSCP优先级重新标记 | |
| 支持CAR（Committed Access Rate）功能 | |
| 每个端口支持8个输出队列，CPU口支持48个队列 | |
| 支持灵活的队列调度算法，可以同时基于端口和队列进行设置，支持SP、WRR、WFQ、SP+WRR四种模式 | |
| 安全特性 | 支持用户分级管理和口令保护 |
| 支持802.1X认证/集中式MAC地址认证 | |
| 支持AAA认证 | |
| 支持Guest VLAN | |
| 支持RADIUS认证 | |
| 支持TACACS认证 | |
| 支持SSH2.0 | |
| 支持端口隔离、端口安全、Sticky MAC | |
| 支持 IP、MAC、端口、VLAN 的组合绑定 | |
| 支持PORTAL认证 | |
| 支持EAD | |
| 支持MFF | |
| 可支持DHCP Snooping，防止欺骗的DHCP服务器 | |
| 支持SAVI、SAVA，保障IPv6环境安全 | |
| 支持动态ARP检测（DAI） | |
| 支持防DOS攻击 | |
| 支持防ARP攻击 | |
| 支持防ICMP攻击 | |
| 支持CPU保护 | |
| 支持BPDU guard， Root guard | |
| 支持Urpf(单播反向路径检测)，杜绝IP源地址欺骗，防范病毒和攻击 | |
| 支持IP/Port/MAC的绑定功能 | |
| 支持OSPF、RIPv2报文的明文及MD5密文认证 | |
| 支持CPU防攻击 | |
| 支持PKI（Public Key Infrastructure，公钥基础设施） | |
| 管理与维护 | 支持Xmodem/FTP/TFTP加载升级 |
| 支持命令行接口（CLI），Telnet，Console口进行配置 | |
| 支持SNMPv1/v2/v3 | |
| 支持RMON （Remote Monitoring）告警、事件、历史记录 | |
| 支持iMC智能管理中心 | |
| 支持Telemetry可视化 | |
| 支持NETCONF网络管理协议 | |
| 支持Python脚本管理运维 | |
| 支持公有云管理 | |
| 支持系统日志Syslog，分级告警，调试信息输出 | |
| 支持NTP | |
| 支持电源的告警功能，风扇、温度告警 | |
| 支持Ping、Tracert | |
| 支持VCT（Virtual Cable Test）电缆检测功能 | |
| 支持DLDP（Device Link Detection Protocol）单向链路检测协议 | |
| 支持Y.1731 | |
| 支持LLDP | |
| 支持Loopback-detection 端口环回检测 | |
| 绿色节能 | 支持EEE(802.3az) |
| 端口自动Power down功能 | |
| 端口定时down功能（Schedule job） |
组网应用
组网应用一：汇聚层设备
在大中型企业或园区网中， S5570S-EI系列以太网交换机可作为汇聚层交换机，提供了大表项、高性能、大容量交换、可插拔冗余电源和万兆上行服务。
S5570S-EI汇聚层组网应用
组网应用二：接入层设备
S5570S-EI系列以太网交换机可作为接入层交换机，提供了大表项、高性能、大容量交换、高密端口和PoE远程供电服务。
S5570S-EI接入层组网应用
选配信息
主机选购
H3C S5570S-EI系列以太网交换机选配：
| 设备名称 | 数量范围 | 描述 |
| S5570S-28S-EI以太网交换机 | 0-1 | 采用交流直流双输入电源供电，输入电压为：100V～240V AC、50/60Hz； -48V～-60V DC |
| S5570S-54S-EI以太网交换机 | 0-1 | |
| S5570S-28S-HPWR-EI以太网交换机 | 0-1 | |
| S5570S-54S-PWR-EI以太网交换机 | 0-1 | |
| S5570S-30MS-UPWR-EI以太网交换机 | 0-1 | |
| S5570S-36F-EI以太网交换机 | 0-1 | |
| S5570S-54F-EI以太网交换机 | 0-1 | |
| S5570S-28S-HPWR-EI-A以太网交换机 | 0-1 | 采用交流双输入电源供电，输入电压为：100V～240V AC、50/60Hz； |
| S5570S-54S-PWR-EI-A以太网交换机 | 0-1 | |
| 70W可插拔交流电源模块 | 0-2 | 适用于S5570S-EI系列非PoE交换机 |
| 75W可插拔交流电源模块 | 0-2 | |
| 150W可插拔交流电源模块 | 0-2 | |
| 150W可插拔直流电源模块 | 0-2 | |
| 360W PoE交流电源模块 | 0-2 | 适用于S5570S-EI系列PoE交换机 |
| 560W可插拔直流电源模块 | 0-2 | |
| 720W PoE交流电源模块 | 0-2 | |
| 1110W PoE交流电源模块 | 0-2 | |
| 600W PoE交流电源模块 | 0-2 | 适用于S5570S-EI-A PoE交换机 |
| 920W PoE交流电源模块 | 0-2 | |
| 1600W PoE交流电源模块 | 0-2 |
线缆选购
H3C S5570S-EI系列以太网交换机支持的SFP千兆光模块：
| 光模块/线缆名称 | 中心波长 | 接口连接器类型 | 接口线缆规格 | 最大传输距离 | |
| SFP-GE-T | - | RJ-45 | 双绞线 | 100m | |
| SFP-GE-T-D | - | RJ-45 | 双绞线 | 100m | |
| SFP-GE-SX-MM850-A | 850nm | LC | 50/125µm多模光纤 | 550m | |
| 500m | |||||
| 62.5/125µm多模光纤 | 275m | ||||
| 220m | |||||
| SFP-GE-SX-MM850-D | 850nm | LC | 50/125µm多模光纤 | 550m | |
| 500m | |||||
| 62.5/125µm多模光纤 | 275m | ||||
| 220m | |||||
| SFP-GE-LX-SM1310-A | 1310nm | LC | 9/125µm单模光纤 | 10km | |
| 50/125µm多模光纤 | 550m | ||||
| 62.5/125µm多模光纤 | 550m | ||||
| SFP-GE-LX-SM1310-D | 1310nm | LC | 9/125µm单模光纤 | 10km | |
| SFP-GE-LH40-SM1310 | 1310nm | LC | 9/125µm单模光纤 | 40km | |
| SFP-GE-LH40-SM1310-D | 1310nm | LC | 9/125µm单模光纤 | 40km | |
| SFP-GE-LH40-SM1550 | 1550nm | LC | 9/125µm单模光纤 | 40km | |
| SFP-GE-LH80-SM1550 | 1550nm | LC | 9/125µm单模光纤 | 80km | |
| SFP-GE-LH80-SM1550-D | 1550nm | LC | 9/125µm单模光纤 | 80km | |
| SFP-GE-LH100-SM1550 | 1550nm | LC | 9/125µm单模光纤 | 100km | |
| SFP-GE-LX-SM1310-BIDI | 需要注意的是：这两个型号的模块需成对使用 | TX：1310 nm RX：1490 nm |
LC | 9/125µm单模光纤 | 10km |
| SFP-GE-LX-SM1490-BIDI | TX：1490 nm RX：1310 nm |
||||
| SFP-GE-LH40-SM1310-BIDI | 需要注意的是：这两个型号的模块需成对使用 | TX：1310 nm RX：1550 nm |
LC | 9/125µm单模光纤 | 40km |
| SFP-GE-LH40-SM1550-BIDI | TX：1550 nm RX：1310 nm |
||||
| SFP-GE-LH70-SM1490-BIDI | 需要注意的是：这两个型号的模块需成对使用 | TX：1490 nm RX：1550 nm |
LC | 9/125µm单模光纤 | 70km |
| SFP-GE-LH70-SM1550-BIDI | TX：1550 nm RX：1490 nm |
||||
| SFP-STACK-Kit | - | - | SFP线缆 | 1.5m | |
H3C S5570S-EI系列以太网交换机支持的SFP百兆光模块：
| 光模块名称 | 中心波长 | 接口连接器类型 | 接口线缆规格 | 最大传输距离 | |
| SFP-FE-SX-MM1310-A | 1310nm | LC | 50/125µm多模光纤 | 2km | |
| 62.5/125µm多模光纤 | |||||
| SFP-FE-LX-SM1310-A | 1310nm | LC | 9/125µm单模光纤 | 15km | |
| SFP-FE-LX-SM1310-D | 1310nm | LC | 9/125µm单模光纤 | 15km | |
| SFP-FE-LH40-SM1310 | 1310nm | LC | 9/125µm单模光纤 | 40km | |
| SFP-FE-LH80-SM1550 | 1550nm | LC | 9/125µm单模光纤 | 80km | |
| SFP-FE-LX-SM1310-BIDI | 需要注意的是：这两个型号的模块需成对使用 | TX:1310nm RX:1550nm |
LC | 9/125µm单模光纤 | 15km |
| SFP-FE-LX-SM1550-BIDI | TX:1550nm RX:1310nm |
||||
H3C S5570S-EI系列以太网交换机支持的SFP+万兆光模块：
| 光模块/线缆名称 | 中心波长 | 接口连接器类型 | 接口线缆规格 | 最大传输距离 | |
| SFP-XG-SX-MM850-A | 850nm | LC | 50/125µm多模光纤 | 300m | |
| 82m | |||||
| 66m | |||||
| 62.5/125µm多模光纤 | 33m | ||||
| 26m | |||||
| SFP-XG-SX-MM850-D | 850nm | LC | 50/125µm多模光纤 | 300m | |
| 82m | |||||
| 66m | |||||
| 62.5/125µm多模光纤 | 33m | ||||
| 26m | |||||
| SFP-XG-LX-SM1310 | 1310nm | LC | 9/125µm单模光纤 | 10km | |
| SFP-XG-LX-SM1310-D | 1310nm | LC | 9/125µm单模光纤 | 10km | |
| SFP-XG-LH40-SM1550 | 1550nm | LC | 9/125µm单模光纤 | 40km | |
| SFP-XG-LH40-SM1550-D | 1550nm | LC | 9/125µm单模光纤 | 40km | |
| SFP-XG-LH80-SM1550 | 1550nm | LC | 9/125µm单模光纤 | 80km | |
| SFP-XG-LH80-SM1550-D | 1550nm | LC | 9/125µm单模光纤 | 80km | |
| SFP-XG-LX-SM1270-BIDI | 需要注意的是：这两个型号的模块需成对使用 | TX：1270nm RX：1330nm |
LC | 9/125µm单模光纤 | 10km |
| SFP-XG-LX-SM1330-BIDI | TX：1330nm RX：1270nm |
||||
| SFP-XG-LH40-SM1270-BIDI | 需要注意的是：这两个型号的模块需成对使用 | TX：1270nm RX：1330nm |
LC | 9/125µm单模光纤 | 40km |
| SFP-XG-LH40-SM1330-BIDI | TX：1330nm RX：1270nm |
LC | 9/125µm单模光纤 | 40km | |
| SFP-XG-LH80-SM1490-BIDI | 需要注意的是：这两个型号的模块需成对使用 | TX：1490 nm RX：1550 nm |
LC | 9/125µm单模光纤 | 80km |
| SFP-XG-LH80-SM1550-BIDI | TX：1550 nm RX：1490 nm |
LC | 9/125µm单模光纤 | 80km | |
| LSWM1STK | - | - | SFP+电缆 | 0.65m | |
| LSWM2STK | 1.2m | ||||
| LSWM3STK | 3m | ||||
| SFP-XG-D-AOC-7M | - | - | SFP+光缆 | 7m | |
| SFP-XG-D-AOC-10M | 10m | ||||
| SFP-XG-D-AOC-20M | 20m | ||||
发表评论
