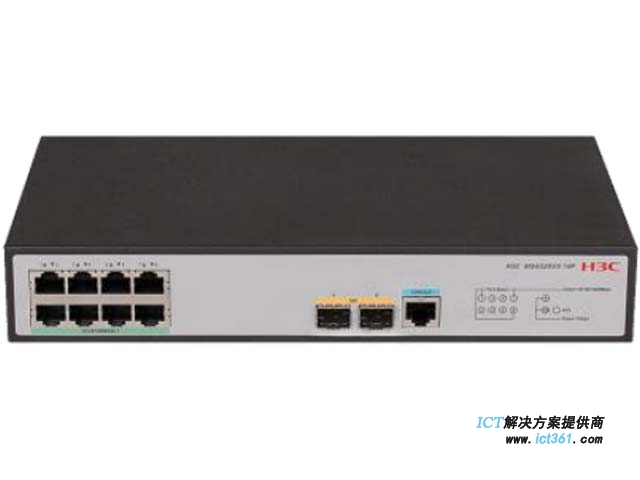

华三H3C MS4320V3-10P交换机 LS-MS4320V3-10P (H3C MS4320V3-10P L2以太网交换机主机,支持8个10/100/1000BASE-T电口,支持2个1000BASE-X SFP端口,支持AC)
H3C MS4320V3系列新一代MS安防交换机
H3C MS4320V3系列安防交换机是H3C公司安防领域自主开发的专用以太网交换机产品,MS4320V3系列交换机基于高性能硬件架构和H3C先进的Commware V7软件平台开发,具备先进的硬件处理能力、丰富的通用业务功能及安防特性,MS4320V3系列安防交换机端口形态覆盖全千兆及万兆上行,满足不同码流监控网络、物联网对基础IP承载网络的多样化、专业化的需求。同时H3C MS4320V3系列安防交换机采用全新的节能芯片以及创新的架构设计,是构建绿色、环保、节能的监控网络、物联网络的理想承载平台。
H3C MS4320V3系列安防交换机包含如下型号:
MS4320V3-10P:8个10/100/1000Base-T端口,2个SFP端口;
MS4320V3-28P:24个10/100/1000Base-T端口,4个SFP端口;
MS4320V3-52P:48个10/100/1000Base-T端口,4个SFP端口;
MS4320V3-28S: 24个10/100/1000BASE-T端口,4个SFP+端口;
MS4320V3-52S: 48个10/100/1000BASE-T端口,4个SFP+端口;
MS4320V3-20P-PWR:16个10/100/1000BASE-T端口,4个SFP端口;
MS4320V3-28P-PWR:24个10/100/1000BASE-T端口,4个SFP端口,4个Combo口;
MS4320V3-28S-PWR: 24个10/100/1000BASE-T端口,4个SFP+端口;
产品规格
项目 | MS4320V3-10P MS4320V3-28P |
MS4320V3-28S | MS4320V3-20P-PWR MS4320V3-28P-PWR MS4320V3-28S-PWR |
MS4320V3-52P MS4320V3-52S |
端口形态 | MS4320V3-10P:8个10/100/1000Base-T端口,2个SFP端口; MS4320V3-28P:24个10/100/1000Base-T端口,4个SFP端口; |
MS4320V3-28S: 24个10/100/1000BASE-T端口,4个SFP+端口; | MS4320V3-20P-PWR:16个10/100/1000BASE-T端口,4个SFP端口; MS4320V3-28P-PWR:24个10/100/1000BASE-T端口,4个SFP端口,4个Combo口; MS4320V3-28S-PWR: 24个10/100/1000BASE-T端口,4个SFP+端口; |
MS4320V3-52P:48个10/100/1000Base-T端口,4个SFP端口; MS4320V3-52S: 48个10/100/1000BASE-T端口,4个SFP+端口; |
整机交换容量 | 496Gbps/4.96Tbps | |||
包转发率 | 144Mpps | 166 Mpps | ||
IP路由 | 支持IPv4 静态路由、RIPv1/v2 支持IPv6 静态路由、RIPng OSPFV1/V2/V3 |
|||
Jumbo Frame | 9K | |||
链路聚合 | 支持GE端口聚合 支持静态聚合 支持动态聚合 支持跨设备聚合 |
|||
端口特性 | 支持IEEE802.3x 流量控制(全双工) 支持基于端口速率百分比的风暴抑制 支持基于PPS/BPS的风暴抑制 |
|||
嵌入式监控管理组件 | 支持 | |||
虚拟化 | IRF2 | |||
IRF2 | 支持IRF2智能弹性架构 支持通过标准以太网接口进行堆叠 支持本地堆叠和远程堆叠 支持分布式设备管理,分布式链路聚合 |
|||
多媒体服务 | 支持VOD等多媒体服务 支持VoIP等时延敏感的语音业务 提供支持组播的音频和视频的服务功能 |
|||
流量控制 | 支持802.3x流控及半双工背压流控 | |||
SDN/ Openflow |
支持OpenFlow 1.3标准(MS4320V3子系列) 支持多控制器(EQUAL模式、主备模式)(MS4320V3子系列) 支持多表流水线(MS4320V3子系列) 支持Group table(MS4320V3子系列) |
|||
VLAN | 支持基于端口的VLAN 支持基于MAC的VLAN 基于协议的VLAN 支持QinQ,灵活QinQ 支持VLAN Mapping 支持Voice VLAN 支持Guest VLAN 支持PVLAN |
|||
ACL | 支持L2(Layer 2)~L4(Layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口、协议类型、VLAN的流分类 支持时间段(Time Range)ACL 支持基于端口、VLAN、全局下发ACL 支持双向ACL |
|||
QoS | 支持对端口接收报文的速率和发送报文的速率进行限制 支持报文重定向 支持CAR(Committed Access Rate)功能 每个端口支持8个输出队列 支持端口队列调度(SP、WRR、SP+WRR) 支持报文的802.1p和DSCP优先级重新标记 |
|||
DHCP | 支持DHCP Client 支持DHCP Snooping 支持 DHCP Relay 支持DHCP Snooping option82 支持DHCP Server 支持DHCP auto-config(零配置) |
|||
组播 | 支持IGMP Snooping /MLD Snooping(MS4320V3子系列支持) 支持组播VLAN(MS4320V3子系列支持) |
|||
二层环网协议 | 支持STP/RSTP/MSTP/PVST 支持Smart Link 支持RRPP |
|||
OAM | 支持802.1ag 支持802.3ah |
|||
镜像 | 支持端口镜像 支持远程端口镜像RSPAN 支持流镜像 |
|||
安全特性 | 支持用户分级管理和口令保护 支持802.1X认证/集中式MAC地址认证 支持Guest VLAN 支持RADIUS认证 支持SSH 2.0 支持端口隔离 支持端口安全 支持MAC地址学习数目限制 支持IP源地址保护 支持ARP 入侵检测功能 支持IP+MAC+端口多元组绑定 支持EAD |
|||
管理与维护 | 支持XModem/FTP/TFTP加载升级 支持命令行接口(CLI),Telnet,Console口进行配置 支持SNMPv1/v2/v3,WEB网管 支持RMON告警、事件、历史记录 支持iMC智能管理中心 支持系统日志,分级告警,调试信息输出 支持NTP 支持Ping、Tracert 支持VCT电缆检测功能 支持DLDP单向链路检测协议 支持Loopback-detection 端口环回检测 支持电源、风扇、温度告警 支持BFD |
|||
绿色节能 | 支持EEE(802.3az) 端口自动Power down功能 端口定时down功能(Schedule job) |
|||
输入电压 | AC:100V~240V AC,50/60Hz | |||
整机最大功耗 | AC: MIN 8W MAX 15W AC: MIN 9W MAX 23W |
AC: MIN 10W MAX 24W | AC: MIN 18W MAX 232W(POE:170W) AC: MIN 12W MAX 400W(POW:370W) AC: MIN 19W MAX 448W(POW:370W) |
AC: MIN 18W MAX 41W AC: MIN 19W MAX 44W |
外形尺寸(宽×深×高)(单位:mm) | 266×161×43.6 440×160×43.6 |
440×160×43.6 | 330×230×43.6 440×260×43.6 440×260×43.6 |
440×230×43.6 440×230×43.6 |
工作环境温度 | -10℃~50℃ | |||
工作环境相对湿度(非凝露) | 5%~95% |
组网应用
智能监控网络典型应用
在大中型智能监控网中,MS4320V3系列安防交换机可作为接入交换机,提供了高性能、大容量的交换服务,并支持10GE的上行接口,为接入设备提供了更高的带宽。此外整网核心层,汇聚层和高性能接入层均采用H3C创新的IRF2(智能弹性架构)技术,在原有网络拓扑不变的情况下,通过将多台设备虚拟为一台统一的逻辑设备,实现网络拓扑、业务、管理的简化,1:N的可靠性成倍提升,网络运行性能大幅提高等多重优点。
S4320V3系列安防交换机在企业网/园区网汇聚层应用
