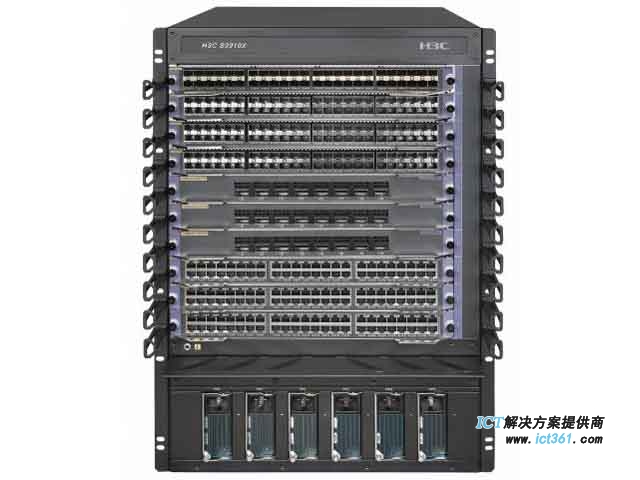

华三H3C S9910X交换机
H3C S9900X系列以太网核心交换机
H3C S9900X系列交换机产品是新华三技术有限公司(以下简称H3C公司)面向下一代园区网核心和城域网汇聚而专门设计开发的核心交换产品。采用先进的CLOS多级多平面交换架构,可以提供持续的带宽升级能力,该产品基于H3C自主知识产权的Comware V7操作系统,以IRF2(Intelligent Resilient Framework 2,第二代智能弹性架构)技术为系统基石的虚拟化软件系统,进一步融合MPLS VPN、IPv6、应用安全、应用优化,无线等多种网络业务,提供不间断转发、不间断升级、优雅重启、环网保护等多种高可靠技术,在提高用户生产效率的同时,保证了网络最大正常运行时间,从而降低了客户的总拥有成本(TCO)。同时,H3C S9900X也符合“限制电子设备有害物质标准(RoHS)”,是绿色环保的路由交换机。
S9900X产品包括S9906X、S9910X两个型号,能够适应不同网络规模的端口密度和性能要求,为用户的核心网络建设提供有力的设备保障。
产品特点
先进的CLOS 多级多平面交换架构
采用先进的CLOS 多级多平面交换架构,提供持续的带宽升级能力,极大提升了系统带宽和演进能力,整机容量可平滑扩展至百Tbps;支持40GE 和100GE 以太网标准,充分满足无阻塞园区网的应用及未来发展需求。
风扇和电源冗余设计,可应对突发状况,大幅度提升设备整体可靠性。
创新的分布式多引擎设计
采用了创新的硬件设计,通过全分布式的独立控制引擎、检测引擎、维护引擎为系统提供强大的控制能力和毫秒级的高可靠保障;
分布式的控制引擎,所有业务板均提供强大的控制处理系统,轻松处理各种协议报文及控制报文,并支持协议报文精细控制,为系统提供完善的抗协议报文攻击的能力;
分布式的检测引擎,所有业务板都可以分布式的BFD、OAM等快速故障检测,并与控制平面的协议实行联动,支持快速保护切换和快速收敛,可以实现毫秒级的故障检测,保障业务不中断;
分布式的维护引擎,智能化CPU 系统支持电源智能管理,可以支持单板顺序上下电(降低单板同时上电带来的电源冲击,提高设备寿命,降低电磁辐射,降低系统功耗),设备在线状态检查。
IRF2(第二代智能弹性架构--横向虚拟化)
面向园区网横向业务整合的需求,S9900X支持IRF2(第二代智能弹性架构)技术,将多台高端设备虚拟化为一台逻辑设备,是新华三专业的支持2框虚拟化的核心交换机产品,在可靠性、分布性和易管理性方面具有强大的优势,主要体现在三个方面:
可靠性:通过路由热备份技术,在整个虚拟架构内实现控制平面和数据平面所有信息的冗余备份和无间断的三层转发,极大的增强了虚拟架构的可靠性和高性能,同时消除了单点故障,避免了业务中断;
分布性:通过分布式跨设备链路聚合技术,实现多条上行链路的负载分担和互为备份,从而提高整个网络架构的冗余性和链路资源的利用率;
易管理性:整个弹性架构共用一个IP管理,简化网络设备管理,简化网络拓扑管理,提高运营效率,降低维护成本。
高可用的M-LAG架构
S9900X系列交换机支持M-LAG(Multichassis Link Aggregation Group)跨设备链路聚合技术(原DRNI技术),通过将两台物理设备在转发层面虚拟成一台设备来实现跨设备链路聚合,保持控制层面互相独立,从而将单板级可靠性提升至设备级可靠性。
新一代有线无线一体化方案
S9900X系列交换机支持新一代有线无线一体化方案。交换机原生支持融合AC功能,直接能够管理无线AP,相比单一的无线AC插卡方案具有部署更加灵活简单的优势;
融合AC作为交换机原生特性,同时支持与IRF2虚拟化技术组合使用,实现一台设备管理全网有线无线设备,大大简化网络运维复杂度.
全面的IPv6解决方案
S9900X系列交换机全面支持IPv6协议族,支持IPv6静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+等IPV6路由协议,支持丰富的IPv4向IPv6过渡技术,包括:IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自动配置隧道等隧道技术,保证IPv4向IPv6的平滑过渡。
硬件级加密技术
S9900X支持硬件级加密技术Macsec技术(802.1ae),区别于传统端到端基础应用层保护的软加密技术,Macsec通过鉴别数据源的密码技术保护管理桥接网络和其他数据的控制协议,保护信息完整并提供再保护和保密服务。通过确认由该站发来的帧,可根源上保护2层协议受到的攻击。
产品规格
产品型号 | S9906X | S9910X | |
交换容量 | 154Tbps/384Tbps | 312Tbps/780Tbps | |
包转发率 | 14400 Mpps/72000 Mpps | 24000Mpps/120000Mpps | |
主控板槽位数 | 2(主控集成交换网板) | 2(主控集成交换网板) | |
业务板槽位数 | 6 | 10 | |
硬件架构 | 正交CLOS架构 | ||
冗余设计 | 主控交换模块、电源、风扇(前后及左右风道) | ||
以太网特性 | 支持802.1Q 支持LLDP 支持静态MAC、动态MAC、黑洞MAC配置 支持MAC地址学习数目限制 支持端口镜像(SPAN/ERSPAN/RSPAN)和流镜像功能 支持端口聚合 支持802.1d(STP)、802.1w(RSTP)、802.1s(MSTP) 支持动态链路聚合、静态端口聚合和跨板链路聚合 支持MAC/IP子网/协议/策略/端口的VLAN |
||
路由特性 | 支持静态路由、RIP、OSPF、IS-IS、BGP4等 支持等价路由 支持策略路由 支持路由策略 支持IPv4和IPv6双协议栈 支持IPv6静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+ 支持DHCPv6 Relay 支持DHCP Relay Agent 支持DHCP SNOOPING 支持DHCP OPTION 82 支持DHCP OPTION 43 支持VRRPv3 支持Pingv6、Telnetv6、FTPv6、TFTPv6、DNSv6、ICMPv6 支持IPv4向IPv6的过渡技术,包括:IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道 支持IPv6等价路由 支持IPv6策略路由 支持IPv6路由策略 |
||
组播 | 支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP、Any-RP等路由协议 支持IGMP V1/V2/V3、IGMP V1/V2/V3 Snooping 支持PIM6-DM、PIM6-SM、PIM6-SSM 支持MLD V1/V2、MLD V1/V2 Snooping 支持组播策略和组播QoS 支持用户快速离开机制 支持组播查询器 |
||
ACL/QoS | 支持标准和扩展ACL 支持Ingress/Egress ACL 支持VLAN ACL 支持全局 ACL 支持MAC扩展ACL 支持二层/三层端口ACL 支持Diff-Serv QoS 支持SP,WRR,WFQ、PQ等队列调度机制 支持WRED、尾丢弃等拥塞避免机制 支持流量整形 支持优先级标记Mark/Remark 支持CAR\Schedule等动作 支持802.1p、TOS、DSCP、EXP优先级映射 支持基于Layer2协议头、Layer3协议、Layer4协议、802.1p优先级等的组合流分类 |
||
可编程及自动化 | 支持Ansible自动化技术 支持通过Python/NETCONF/TCL/Resful API对网络自动化编排,实现DevOps自动化运维 |
||
SDN/ OPENFLOW |
支持OPENFLOW 1.3标准 支持多控制器(EQUAL模式、主备模式) 支持多表流水线 支持Group table 支持Meter |
||
MPLS/VPLS | 支持L3 MPLS VPN 支持L2 VPN: VLL (Martini, Kompella) 支持MCE 支持MPLS OAM 支持VPLS,VLL 支持分层VPLS 支持P/PE功能 支持LDP协议 |
||
安全机制 | 支持EAD安全解决方案 支持Portal认证 支持MAC认证 支持IEEE 802.1x和IEEE 802.1x SERVER 支持AAA/Radius 支持HWTACACS,支持命令行认证 支持SSHv1.5/SSHv2 支持ACL流过滤机制 支持OSPF、RIPv2及BGPv4报文的明文及MD5密文认证 支持命令行采用分级保护方式,防止未授权用户的非法侵入,为不同级别的用户有不同的配置权限 支持受限的IP地址的Telnet的登录和口令机制 支持IP地址、VLAN ID、MAC地址和端口等多种组合绑定 支持uRPF 支持MACsec加密技术 支持主备数据备份机制 支持 OPS 开放可编程系统 支持故障后报警和自恢复 支持数据日志 支持 IP Source Guard,支持防范 DoS 攻击、ARP 攻击、TCP 的 SYN Flood 攻击、UDP Flood 攻击、广播风暴攻击、大流量攻击 |
||
系统管理 | 支持FTP、TFTP、Xmodem 支持SNMP v1/v2c/v3 支持SmartMC 支持sFlow流量统计 支持gRPC、INT流量可视化功能 支持RMON 支持NTP时钟、PTP时钟功能 支持电源智能管理 支持Console口登录 支持告警、事件、历史记录 支持设备在线状态监测机制,实现对包括主控引擎,背板,芯片和存储等关键元器件进行检测 支持用户接入认证、业务随行 支持统一用户管理、分组分域分时授权 支持 BootROM 升级和远程在线升级 支持热补丁功能,可在线进行补丁升级 支持用户分级管理和口令保护 支持命令行分级保护,未授权用户无法侵入 支持 IPv6 RA Guard 支持 CPU 硬件队列实现控制面协议报文分级调度和保护 支持安全启动 |
||
无线管理 | 支持融合无线AC功能,无需独立的AC业务板卡,即支持无线AP管理功能 支持有线无线功能统一界面管理 |
||
可靠性 | 关键部件交换路由处理板支持1+1冗余备份,电源支持M+N冗余备份 各组件均支持热插拔功能 支持CPU保护技术 支持各种配置数据在主备主控板上实时热备份 支持热补丁功能,可在线进行补丁升级 支持NSR/GR for OSFP/BGP/IS-IS等 支持端口聚合,支持链路跨板聚合 支持BFD for VRRP/BGP/IS-IS/OSPF/RSVP/静态路由等,实现各协议的快速故障检测机制,故障检测时间小于50ms,支持BFD 3.3ms检测间隔 支持Ethernet OAM(802.1ag和802.3ah) 支持RRPP 支持DLDP 支持VCT 支持Smart-Link 支持IRF状态下的ISSU技术,实现全业务在线升级 |
||
绿色节能 | 支持802.3az能效以太网 | ||
环境要求 | 温度范围:0℃~45℃ 相对湿度:5%~95%(非凝结) |
||
供电 | AC:100V~240V DC:-48V~-60V |
||
外型尺寸(H x W x D)/mm | 397mm×440m m×660mm | 664mm×440mm×660mm |
选配信息
H3C S9900X系列产品是H3C公司自主开发的核心以太网交换机产品,用户可以根据实际需求按照机箱、电源、业务模块等几部分进行选购。
根据产品具体型号选择需配的机箱
描述 | 数量范围 | 备注 |
H3C S9906X以太网交换机主机 | 1 | 可选 |
H3C S9910X以太网交换机主机 | 1 | 可选 |
S9906X主控交换模块-EB类 | 1~2 | 可选 |
S9910X主控交换模块-EA类 | 1~2 | 可选 |
8端口100G以太网光接口模块(QSFP28) | 按实际业务板槽位 | 可选 |
48端口千兆以太网电接口模块(RJ45) | 按实际业务板槽位 | 可选 |
24端口千兆以太网电接口(RJ45)+20端口千兆以太网光接口(SFP,LC)+4端口万兆以太网光接口模块(SFP+,LC) | 按实际业务板槽位 | 可选 |
44端口千兆以太网光接口(SFP)+4端口万兆以太光接口模块(SFP+) | 按实际业务板槽位 | 可选 |
48端口万兆以太网光接口模块(SFP+,LC) | 按实际业务板槽位 | 可选 |
24端口万兆以太网光接口模块(SFP+,LC) | 按实际业务板槽位 | 可选 |
电源配置
描述 | 数量范围 | 备注 |
交流电源模块-2500W | 依据机箱电源槽位数 | 必选1个电源,根据设备供电情况选择电源模块 |
直流电源模块-2400W | 依据机箱电源槽位数 | 必选1个电源,根据设备供电情况选择电源模块 |
交流电源模块-1200W | 依据机箱电源槽位数 | 必选1个电源,根据设备供电情况选择电源模块 |
