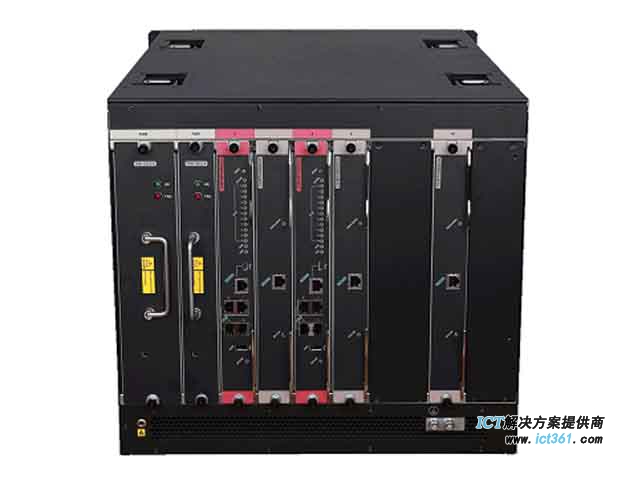

![H3C S10506X交换机 LS-Z+M2+A-28 S10506X-组合配置-(主机+双EB类主控+单48端口万兆光接口模块(RSH)+双交流电源(2500W))](http://www.ict361.com/wp-content/themes/wpdx/assets/images/grey.gif)
H3C S10500X系列以太网核心交换机
H3C S10500X系列交换机产品是新华三技术有限公司(以下简称H3C公司)面向云计算数据中心核心、下一代园区网核心和城域网汇聚而专门设计开发的核心交换产品。采用先进的CLOS多级多平面交换架构,可以提供持续的带宽升级能力,支持数据中心大二层技术TRILL、纵向虚拟化和MDC(一虚多)技术,支持EVB和FCOE,并完全兼容40GE和100GE以太网标准。该产品基于H3C自主知识产权的Comware V7操作系统,以IRF2(Intelligent Resilient Framework 2,第二代智能弹性架构)、IRF3.1(Intelligent Resilient Framework3.1,第三代智能弹性架构升级版)技术为系统基石的虚拟化软件系统,进一步融合MPLS VPN、IPv6、应用安全、应用优化,无线,BRAS等多种网络业务,提供不间断转发、不间断升级、优雅重启、环网保护等多种高可靠技术,在提高用户生产效率的同时,保证了网络最大正常运行时间,从而降低了客户的总拥有成本(TCO)。同时,H3C S10500X也符合“限制电子设备有害物质标准(RoHS)”,是绿色环保的路由交换机。
S10500X产品包括S10506X、S10508X、S10508X-V、S10510X和S10516X五个型号,能够适应不同网络规模的端口密度和性能要求,为用户的核心网络建设提供有力的设备保障。
产品规格:
属 性 |
S10506X |
S10508X |
S10508X-V |
S10510X |
S10516X |
交换容量 |
384Tbps |
512Tbps |
512Tbps |
780Tbps |
1024Tbps |
包转发率 |
72000Mpps |
96000Mpps |
96000Mpps |
120000Mpps |
192000Mpps |
主控板槽位数 |
2 |
2 |
2 |
2 |
2 |
业务板槽位数 |
6 |
8 |
8(竖式插槽) |
10 |
16 |
交换网板槽位数 |
5 |
||||
硬件架构 |
正交CLOS架构 |
||||
冗余设计 |
主控、交换网板、电源、风扇(前后及左右风道) |
||||
以太网特性 |
支持802.1Q 支持DLDP 支持LLDP 静态MAC配置 支持MAC地址学习数目限制 支持端口镜像和流镜像功能 支持端口聚合、端口隔离、端口镜像 支持802.1d(STP)/802.1w(RSTP)/802.1s(MSTP) 支持IEEE 802.3ad(动态链路聚合)、静态端口聚合和跨板链路聚合 |
||||
路由特性 |
支持静态路由、RIP、OSPF、IS-IS、BGP4等 支持等价路由 支持策略路由 支持路由策略 支持IPv4和IPv6双协议栈 支持IPv6静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+ 支持VRRPv3 支持Pingv6、Telnetv6、FTPv6、TFTPv6、DNSv6、ICMPv6 支持IPv4向IPv6的过渡技术,包括:IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自动配置隧道 支持IPv6等价路由 支持IPv6策略路由 支持IPv6路由策略 |
||||
组播 |
支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP、Any-RP等路由协议 支持IGMP V1/V2/V3、IGMP V1/V2/V3 Snooping 支持PIM6-DM、PIM6-SM、PIM6-SSM 支持MLD V1/V2、MLD V1/V2 Snooping 支持组播策略和组播QoS |
||||
ACL/QoS |
支持标准和扩展ACL 支持Ingress/Egress ACL 支持VLAN ACL 支持全局 ACL 支持Diff-Serv QoS 支持SP,WRR,SP+WRR等队列调度机制 支持流量整形 支持拥塞避免 支持优先级标记Mark/Remark 支持802.1p、TOS、DSCP、EXP优先级映射 支持H-QoS |
||||
可编程及自动化 |
支持Ansible自动化技术 支持通过Python/NETCONF/TCL/Resful API对网络自动化编排,实现DevOps自动化运维 |
||||
SDN/ OPENFLOW |
支持OPENFLOW 1.3标准 支持多控制器(EQUAL模式、主备模式) 支持多表流水线 支持Group table 支持Meter
|
||||
VXLAN |
支持VXLAN 二层交换 支持VXLAN 路由交换 支持VXLAN 网关 支持VXLAN、BGP EVPN特性 支持IS-IS+ENDP的VXLAN分布式控制平面 支持OpenFlow+Netconf的VXLAN集中式控制平面 支持建立IPv6 VxLAN隧道,实现不同VxLAN间IPv4/IPv6报文互访
|
||||
MPLS/VPLS |
支持L3 MPLS VPN 支持L2 VPN: VLL (Martini, Kompella) 支持MCE 支持MPLS OAM 支持VPLS,VLL 支持分层VPLS,以及QinQ+VPLS接入 支持P/PE功能 支持LDP协议 |
||||
安全机制 |
支持EAD安全解决方案 支持Portal认证 支持MAC认证 支持IEEE 802.1x和IEEE 802.1x SERVER 支持AAA/Radius 支持HWTACACS,支持命令行认证 支持SSHv1.5/SSHv2 支持ACL流过滤机制 支持OSPF、RIPv2 及BGPv4 报文的明文及MD5密文认证 支持命令行采用分级保护方式,防止未授权用户的非法侵入,为不同级别的用户有不同的配置权限 支持受限的IP地址的Telnet的登录和口令机制 支持IP地址、VLAN ID、MAC地址和端口等多种组合绑定 支持防DDos、ARP攻击和ICMP攻击功能 支持uRPF 支持主备数据备份机制 支持故障后报警和自恢复 支持数据日志 |
||||
系统管理 |
支持FTP、TFTP、Xmodem 支持SNMP v1/v2/v3 支持sFlow流量统计 支持RMON 支持NTP时钟、支持SNTP等 支持NetStream流量统计功能 支持Telemetry流量可视化功能 支持电源智能管理,支持802.3az高效节能以太网 风扇模块支持温度、转速等监测 电源模块支持温度等信息监测 支持jumbo frame功能 支持设备在线状态监测机制,实现对包括主控引擎,背板,芯片和存储等关键元器件进行检测 支持 INQA 功能,通过对业务报文进行标记,实现对网络级和设备级的丢包统计 支持内置智能管理功能,支持通过图形化界面设备配置及命令一键下发和版本智能升级
|
||||
无线管理 |
支持融合无线AC功能,无需独立的AC业务板卡,即支持无线AP管理功能 支持专业的无线AC业务板卡 支持有线无线功能统一界面管理 |
||||
可靠性 |
独立的硬件交换网板设计,实现了控制和转发的真正分离 关键部件交换路由处理板支持1+1冗余备份,电源支持M+N冗余备份 交换网板支持N+1冗余备份 背板采用无源设计,避免单点故障 各组件均支持热插拔功能 支持各种配置数据在主备主控板上实时热备份 支持热补丁功能,可在线进行补丁升级 支持NSF/GR for OSFP/BGP/IS-IS/RSVP等 支持端口聚合,支持链路跨板聚合 支持BFD for VRRP/BGP/IS-IS/OSPF/RSVP/静态路由等,实现各协议的快速故障检测机制,故障检测时间小于50ms 支持Ethernet OAM(802.1ag和802.3ah) 支持RRPP 支持DLDP 支持VCT 支持Smart-Link 支持ISSU技术,实现全业务在线升级 |
||||
绿色节能 |
支持802.3az能效以太网 |
||||
环境要求 |
温度范围:0℃~45℃ 相对湿度:5%~95%(非凝结) |
||||
供电 |
AC:100V~240V DC:-48V~-60V |
||||
外型尺寸(H x W x D)/mm |
397mm×440m m×660mm 9RU |
620mm×440mm×660mm 14RU |
930mm×440mm×660mm 21RU |
664mm×440mm×660mm 15RU |
1686mm×440mm×640mm 38RU |
选配信息:
H3C S10500X系列产品是H3C公司自主开发的核心以太网交换机产品,用户可以根据实际需求按照机箱、电源、业务模块等几部分进行选购。
机柜/机箱配置
根据产品具体型号选择需配的机箱
描述 |
数量范围 |
备注 |
H3C S10506X以太网交换机主机 |
1 |
必选 |
H3C S10508X以太网交换机主机 |
1 |
必选 |
H3C S10508X-V 以太网交换机主机 |
1 |
必选 |
H3C S10510X以太网交换机主机 |
1 |
必选 |
H3C S10516X 以太网交换机主机 |
1 |
必选 |
交换路由处理板配置
根据产品具体型号选择需配的引擎处理板
描述 |
数量范围 |
备注 |
S10500X引擎模块 |
依据机箱主控槽位数 |
必选 |
S10506X引擎模块 |
必选 |
|
S10506X增强引擎模块 |
必选 |
|
S10510X引擎模块 |
必选 |
|
S10510X增强引擎模块 |
必选 |
交换网板配置
根据产品具体型号选择需配的交换网板
描述 |
数量范围 |
备注 |
S10506X交换网板 |
依据机箱网板槽位数 |
可选 |
S10506X高性能交换网板 |
可选 |
|
S10508X(-V)交换网板 |
必选 |
|
S10508X(-V)高性能交换网板 |
必选 |
|
S10510X交换网板 |
可选 |
|
S10510X高性能交换网板 |
可选 |
|
S10516X交换网板 |
必选 |
新一代融合业务模块
根据实际场景需求选择融合业务模块
描述 |
数量范围 |
备注 |
Seerblade高性能AI计算模块 |
依据机箱线卡槽位数 |
可选 |
SDN控制模块 |
可选 |
|
EPS物联网终端管控模块 |
可选 |
单板配置
根据具体情况选择业务单板
项目描述 |
数量范围 |
备注 |
44端口千兆以太网光接口(SFP,LC)+4端口万兆以太光接口模块(SFP+,LC) |
依据机箱线卡槽位数 |
可选 |
24端口千兆以太网光接口(SFP,LC)+4端口万兆以太光接口模块(SFP+,LC) |
依据机箱线卡槽位数 |
可选 |
24端口千兆以太网电接口(RJ45)+20端口以太网光接口(SFP,LC)+4端口万兆以太网光接口模块(SFP+,LC) |
依据机箱线卡槽位数 |
可选 |
24端口千兆以太网电接口(RJ45)+4端口万兆以太网光接口模块(SFP+,LC) |
依据机箱线卡槽位数 |
可选 |
48端口千兆以太网电接口模块(RJ45) |
依据机箱线卡槽位数 |
可选 |
48端口千兆以太网光接口模块(SFP,LC) |
依据机箱线卡槽位数 |
可选 |
24端口万兆以太网光接口模块(SFP+,LC) |
依据机箱线卡槽位数 |
可选 |
6端口40G以太网光接口模块(QSFP+) |
依据机箱线卡槽位数 |
可选 |
2端口100GE以太网光接口模块(CFP,LC) |
依据机箱线卡槽位数 |
可选 |
24端口万兆以太网电接口模块(RJ45) |
依据机箱线卡槽位数 |
可选 |
16端口万兆以太网光接口模块(SFP+,LC) |
依据机箱线卡槽位数 |
可选 |
12端口40G以太网光接口模块(QSFP+) |
依据机箱线卡槽位数 |
可选 |
4端口100G以太网光接口模块(QSFP28) |
依据机箱线卡槽位数 |
可选 |
48端口万兆以太网光接口模块(SFP+,LC) |
依据机箱线卡槽位数 |
可选 |
32端口万兆以太网光接口模块(SFP+,LC)+4端口40G以太网光接口模块(QSFP+) |
依据机箱线卡槽位数 |
可选 |
40端口千兆以太网光口(SFP,LC)+8端口万兆以太网光接口模块(SFP+,LC) |
依据机箱线卡槽位数 |
可选 |
16端口40G以太网光接口模块(QSFP+) |
依据机箱线卡槽位数 |
可选 |
24端口40G以太网光接口模块(QSFP+) |
依据机箱线卡槽位数 |
可选 |
32端口40G以太网光接口模块(QSFP+) |
依据机箱线卡槽位数 |
可选 |
48端口25G以太网光接口(SFP28,LC) |
依据机箱线卡槽位数 |
可选 |
24端口25G以太网光接口(SFP28,LC)+4端口100G以太网光接口模块(QSFP28) |
依据机箱线卡槽位数 |
可选 |
8端口100G以太网光接口(QSFP28)+8端口40G/4端口100G以太网光接口模块(QSFP28) |
依据机箱线卡槽位数 |
可选 |
8端口100GE以太网光接口模块(QSFP28,LC) |
依据机箱线卡槽位数 |
可选 |
12端口100GE以太网光接口模块(QSFP28,LC) |
依据机箱线卡槽位数 |
可选 |
16端口100GE以太网光接口模块(QSFP28,LC) |
依据机箱线卡槽位数 |
可选 |
20端口100GE以太网光接口模块(QSFP28,LC) |
依据机箱线卡槽位数 |
可选 |
32端口100GE以太网光接口模块(QSFP28,LC) |
依据机箱线卡槽位数 |
可选 |
无线控制业务板模块 |
依据机箱线卡槽位数 |
可选 |
防火墙业务板模块 |
依据机箱线卡槽位数 |
可选 |
IPS业务板模块 |
依据机箱线卡槽位数 |
可选 |
负载均衡业务板模块 |
依据机箱线卡槽位数 |
可选 |
SSL VPN业务板模块 |
依据机箱线卡槽位数 |
可选 |
流量分析业务板模块 |
依据机箱线卡槽位数 |
可选 |
应用控制网关业务板模块 |
依据机箱线卡槽位数 |
可选 |
