H3C S7500E系列高端多业务路由交换机组网应用

0

组网应用一：多业务园区网

传统无线组网模式对IPv6、无线安全、用户管理、无线语音等业务需求束手无策，H3C S7500E无线控制器＋FIT
AP控制架构实现了对AP的集中管理和配置、对用户的集中权限划分和控制，实现AP自动下载配置文件和软件版本自动更新，还实现了Ipv6、无线安全、射频管理和跨三层漫游等功能，满足语音、视频等增值业务的开展。H3C
S7500E基于统一的硬件、软件平台，提供有线、无线一体化的解决方案，解决了有线、无线设备分离、网管分离，用户管理分离的难题。

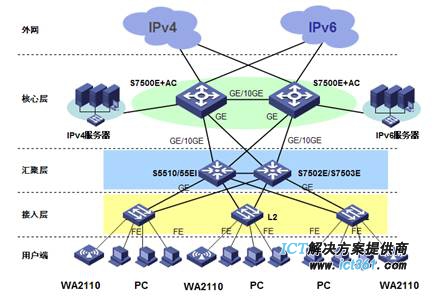

图3 H3C S7500E在Ipv6校园网典型应用

组网应用二：MPLS网络环境（行业城域网）

H3C S7500E系列支持二三层的MPLS VPN和VRF-Lite，可提供多种MPLS VPN方案;与MPLS VPN
Manager软件配合，可以实现图形化的MPLS部署和维护。S7500E支持MPLS OAM（Operation，Administration and
Maintenance），可在快速检测MPLS管理平面和控制平面的故障，迅速排除故障。S7500E既可以作为PE设备在MPLS到边缘的城域网中使用，也可以作为MCE设备在MPLS延伸网中使用,可广泛适用于政府电子政务网，电力城域网以及其他对MPLS有要求的网络环境。

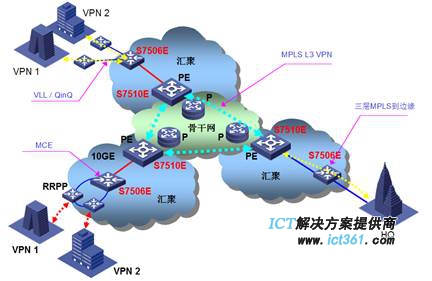

图2 H3C S7500E在MPLS组网中的典型应用

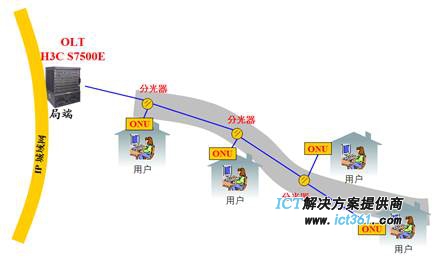

组网应用三：有源无源一体化的IP承载网

H3C
S7500E提供每槽位8/24的无源光口，采用EPON技术建设的承载网，可以数十倍节省骨干光纤资源，大大节省了客户的运维成本。EPON与高端交换机的结合，使得整个承载网具备了高端设备的高性能和高可靠性，可以提供万兆RRPP环网故障保护以及99.999％的设备电信级可靠性。
